V4SV080 V4SV250 V4SV200霍尼韋爾法蘭式靜態平衡閥

介紹

HONEYWELL Kombi-SV 系列法蘭式靜態平衡閥是一種二通、手動、高精度預流量調節閥,尺寸范圍DN65~DN350,由閥體、閥板、測壓接頭、手輪和開度指示盤組成.普遍地應用在暖通空調水系統的主管、分支管道以及末端設備水管路中,同時也可應用于其它的相同或相似功能需求的場合.

應用

HONEYWELL Kombi-SV 系列法蘭靜態平衡閥是暖通空調水系統用于保證高精度流量預調節的一種主要的水力平衡產品，以保證整個水系統處于靜態水力平衡狀態. 通過專用流量測試儀表,在空調水系統初調試時,現場對水系統流量進行預調節，保證各個末端設備和管路的流量在調節合格后同時達到設計流量.

參數

尺寸范圍: DN65 ~ DN350

流量精度: 5%

工作壓力: PN16

連接方式: 法蘭 ISO7005-2

介質:水, 水、乙二醇溶液

介質溫度: 0 ~ 120°C

材質:

閥體:鑄鐵 GG25,

閥軸:不銹鋼SS416

閥板:碳鋼Q235-A

測壓接頭:黃銅

閥板密封圈:EPDM

手輪:碳鋼Q235-A

開度指示盤:高級塑料

環境溫度:-40 ~ 65°C

安裝

1.仔細地閱讀該安裝說明并確保按照該說明的方法進行安裝工作.不按說明安裝可能導致產品無法正常工作、甚至導致系統無法正常工作等嚴重后果;

2.將系統要求的技術參數與產品上標示的額定參數進行對照,確保產品的參數滿足應用的要求;

3.安裝人員必須是經過培訓的、有經驗的,以確保安裝工作順利完成;

4.在安裝結束后必須進行徹底地檢查以確保安裝無誤;

提示:

1.為確保安裝工作不出現任何意外,在產品安裝前必須對管道系統進行徹底地的清洗（必要時采用化學試劑）,以確保管道系統的清潔、無銹蝕和污垢,在沖洗前必須移去所有的過濾裝置以確保管道通暢;

2.建議在系統初始清洗時該設備安裝管道處安裝臨時管道,待沖洗工作完成后再將該設備安裝到管道上;

3.注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方;

4.在安裝時應注意確保水流方向與閥體標識的箭頭方向一致,錯誤的安裝將導致水系統阻塞甚至癱瘓;

5.隨箱附帶一對測壓接頭,注意應在系統初調試、管道清洗前進行安裝,并注意保護使不受損壞.

霍尼韋爾法蘭式靜態平衡閥 訂貨號及技術參數如下:

OS-No. DN 重量 Kvs value

V4SV065 65 18.5Kg 74.4

V4SV080 80 24.5Kg 111

V4SV100 100 40.0Kg 165

V4SV125 125 79.0Kg 242

V4SV150 150 91.0Kg 372

V4SV200 200 170Kg 704

V4SV250 250 265Kg 812

V4SV300 300 360Kg 1380

V4SV350 350  535Kg      1651

產品展示

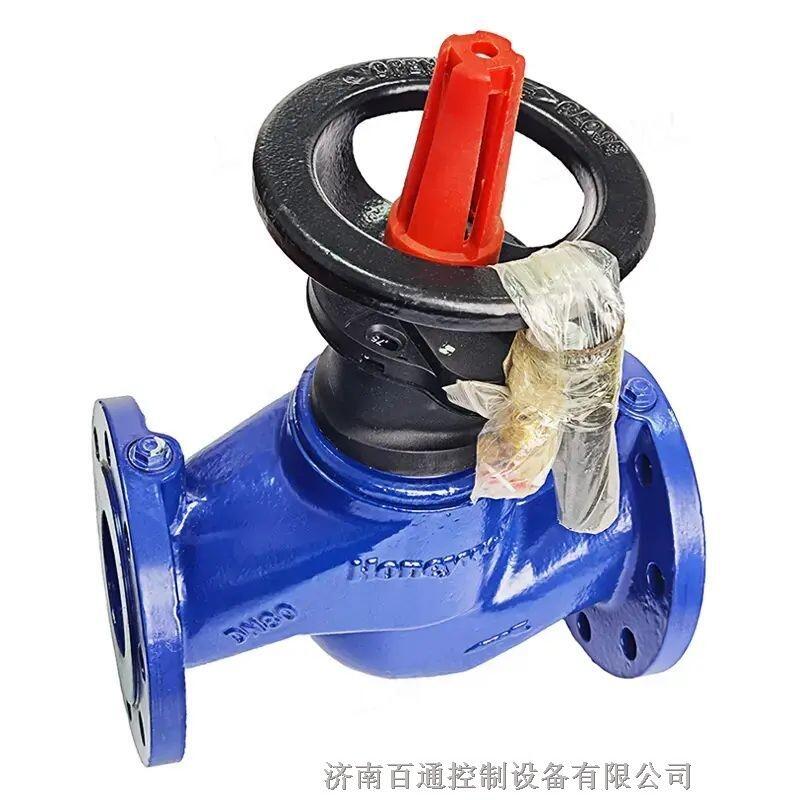

圖為HONEYWELL Kombi-SV系列法蘭式靜態平衡閥

法蘭靜態平衡閥是暖通空調水系統用于保證高精度流量預調節的一種主要的水力平衡產品.

霍尼韋爾V4SV080 V4SV200 V4SV250
