產品用途

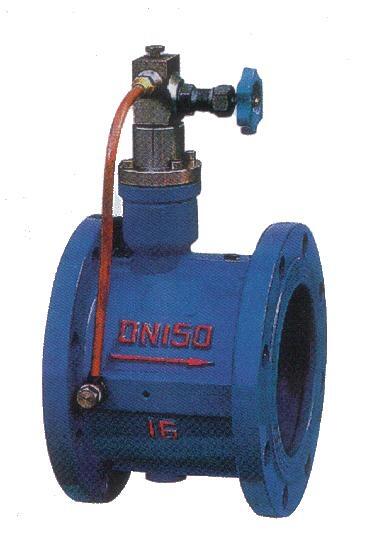

HH49X/HH48X蝶式消聲緩閉止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。
其主要特點如下
1、消聲緩閉止回閥體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、消聲緩閉止回閥緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、消聲緩閉止回閥橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、消聲緩閉止回閥橡膠緩沖，啟閉平穩，無振動，無噪音。
5、消聲緩閉止回閥比老式止回閥六阻小，有明顯的節能效果
消聲緩閉止回閥工作原理
消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成�？窟M口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。
安裝
1. 消聲緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的采用水平方向安裝
2. 安裝前應對管道進行清洗，對閃光燈檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致
3. 在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修
4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固
主要外形尺寸
|
公稱通徑 |
尺寸（mm) |
公稱通徑 |
尺寸(mm) |
||||
|
DN(mm) |
L |
H |
H1 |
DN(mm) |
L |
H |
H1 |
|
40 |
140 |
200 |
88 |
350 |
290 |
480 |
297 |
|
50 |
150 |
215 |
98 |
400 |
310 |
550 |
324 |
|
65 |
170 |
225 |
108 |
450 |
330 |
585 |
351 |
|
80 |
180 |
235 |
118 |
500 |
350 |
640 |
379 |
|
100 |
190 |
280 |
130 |
600 |
390 |
720 |
434 |
|
125 |
200 |
290 |
148 |
700 |
430 |
780 |
491 |
|
150 |
210 |
310 |
172 |
800 |
470 |
840 |
549 |
|
200 |
230 |
350 |
210 |
900 |
510 |
990 |
600 |
|
250 |
250 |
415 |
240 |
1000 |
550 |
1050 |
655 |
|
300 |
270 |
450 |
264 |
1200 |
630 |
1210 |
770 |
