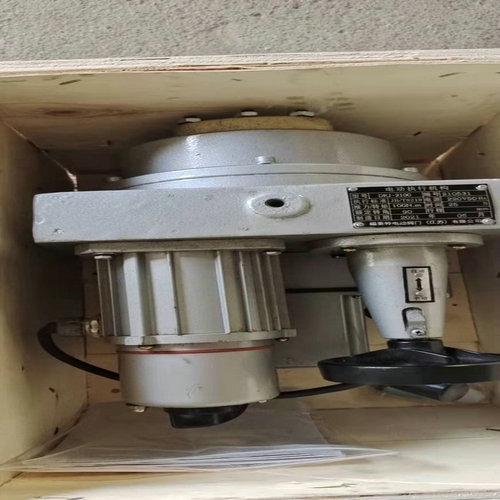

一、角行程電動執行器產品概述：

   SKJ角行程電動執行器是一種在自控調節系統中，它以220V交流電源為動力，直接接受來之自控制調節系統發出的4~20mA,0~10mA或1~5VDC ,0~10VDC模擬信號，驅動調節閥進行精 確閥位定位，以百分比顯示閥位要求開度和實際開度，并把閥位實際開度以同樣的模擬信號反饋給自控調節 系統。是目前應用日益廣泛的一種智能型電動執行機構�？蓮V泛細于發電，冶金，石油，化工，城市供水，智 能大廈，輕工等工業過程自動化系統中。

二、角行程電動執行器主要特點：

1、直接接受來之自控調節系統發出的4~20mA，0~10mA或1~5VDC，~10VDC模擬信號，內置伺服放 大器和手動自動調節器無需另配伺肖服放大器。

2、執行器的上下限位行程，零位滿量程均可在執行器操作面板上設定

3、數控操作面板采用了6位LED數碼管顯示，清晰度高。運行時可同時顯示輸入開度和閥位實際開度， 為現場監控提供便利。

4、控制精度臆1%，回差在0.5~10%可調。

5、控制過程中，設有中斷信號自鎖，設定值定位功能。

6、具有故障自診斷功能，發生故障時操作面板能提示故障種類。

7、本機有控制輸入信號錯誤(包括:中斷，掉線)自動處理功能，用戶可按系統需要預先設定閥位開閉度。

8、伺服電機設有多種保護功能。

9、通訊輸出口可采用RS485，脈寬調制，模擬量等。定貨時請說明輸出方式，“協議”種類。

三、角行程電動執行器技術參數：

1、輸入信號4~20mADC0~10mADC1~5VDC0~10VDC開關量，模擬量可選

2、控制精度:±1%

3、顯示精度:±1%

4、回差:<1%

5、限位控制:程序控制，機械限位

6、輸入端電阻:250Ω

7、電源電壓:220V   50HZ

8、使用環境濕度:≤95%

9、使用環境溫度：-25度~+75度
