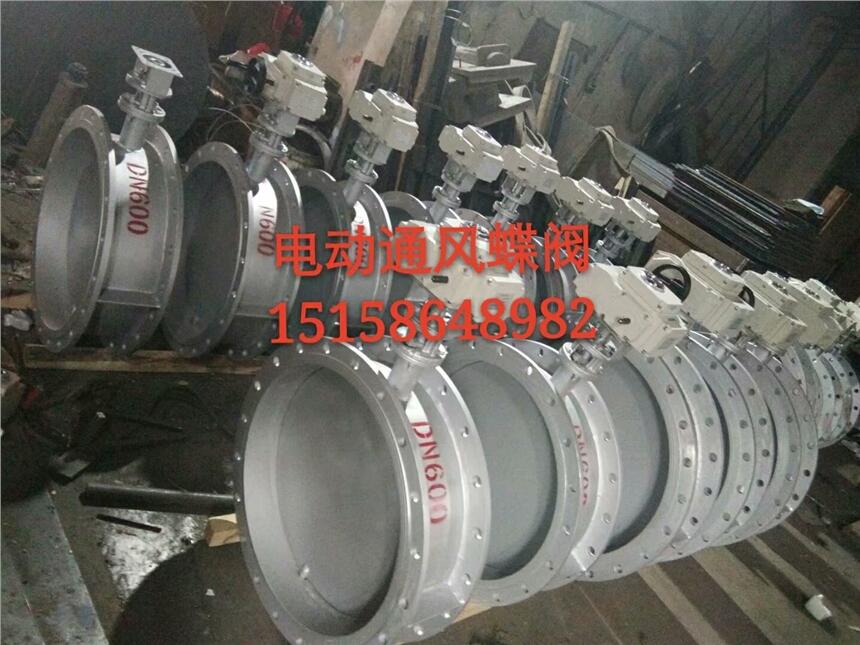

電動通風碟閥產品詳細說明

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便.
2、內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響
二、電動通風碟閥用途：
   蝶閥是一種非密閉型氣動蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
三、電動通風碟閥結構特點： 采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。
四、電動通風碟閥工作原理：
    本蝶閥有電動執行器和氣動執行器驅動，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。
五，電動通風通風碟閥產品概述
     電動通風蝶閥是用隨閥桿轉動的圓形碟板作啟閉件，實現閥門的開啟或關閉，蝶閥主要作截斷閥使用，也可以設計成具有調節和截斷功能。
三偏心多層次蝶閥具有無機械磨損，可達零泄漏，適用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管道上作為調節、截斷流體的佳裝置。八，結構特點
2.1 流體阻力較小，中大口徑的蝶閥全開時的有效面積較大。
2.2 啟閉迅速，比較省力，啟動時只需把轉動90°,方便而迅速。
2.3 結構簡單，體積較小，重量較輕。
2.4 三偏心蝶閥是指：閥桿軸線與碟板密封面偏移一定的尺寸，蝶板密封面與閥體通道軸線偏移一定尺寸，閥座回轉軸線與閥體通道軸線形成一個偏心角，故稱三偏心。蝶閥從0°—90°開啟時，蝶閥密封面會在開啟的瞬間立即脫離閥座密封面，在其90°—0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封面，所以閥座與碟板上的密封面間無任何磨擦，去除了磨損和泄漏的可能性。
2.5 扭矩密封：三偏心的結構使蝶閥關閉時，其密封主、副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生，不僅消除了常規彈性閥座彈性材料老化，冷流，彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。
2.6 軟硬層疊式金屬密封結構；蝶閥密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。2.7 閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高，硬度好，耐磨
損主要外形和連接尺寸
九、渦輪通風碟閥引用標準
1、設計制造標準：JB-T 8527-1997 密封蝶閥的規定
2.結構長度按GB/T12221-2005<<金屬閥門結構長度>>的規定;
3.檢驗按GB/T13927-2008<<工業閥門 壓力試驗>>
4.壓力溫度等級按GB/T12224-2005<<鋼制閥門 一般要求>>的規定。
