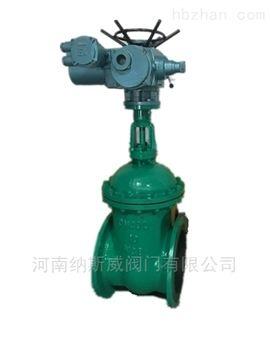

Z941J電動襯膠閘閥

產品概述

Z941J電動襯膠閘閥是用電動執行器控制閥門，從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為襯膠閥門，執行器可選用380VAC開關型、調節型、智能型、智能一體化等電動執行器。如瑞基，澳托克，揚州電力，天二通，蘭陵、蘭閥等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。是一種最常見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。介質的流向不受限制，全開時，密封面受工作介質的沖蝕比截止閥小，體形比較簡單，鑄造工藝性較好。廣泛用于石油、化工、冶金、印染、電站、城市給排水、環保、醫藥、食品、造紙、天然氣，環保，城市管道，燃氣管線等工業自動化控制系統中。

襯膠閘閥外形結構圖



電動襯膠閘閥	電動襯膠閘閥結構圖

執行器主要技術參數

1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
產品主要零部件材料

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL		RL
1	閥體、閥蓋、閘板	HT250	WCB	CF8	CF8M	CF3		CF3M
2	襯里層/閥座	天然硬質橡膠
3	閥桿	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti		00Cr18Ni10	00Cr17Ni14Mo2
4	填料、墊片	柔性石墨、PTFE(F4)
5	中法蘭螺栓	35	35	1Cr17Ni2	1Cr17Ni2		1Cr18Ni9	1Cr18Ni9
6	中法蘭螺母	45	45	1Cr18Ni9	1Cr18Ni9		1Cr18Ni9	0Cr18Nl9
7	支架	HT250、WCB、CF8
8	閥桿螺母	ZCuAl10Fe3、A439 D2
9	手輪	KT330-08、WCC

主要外形連接尺寸

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L*	D	D1	D2	f	b	Z-φd	D0	H	H1
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	125
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140
25	1	160	115	85	65	2	16	4-φ14	140	132	155
32	11/4	180	135	100	78	2	18	4-φ18	160	156	185
40	11/2	240	145	110	85	3	18	4-φ18	200	167	210
50	2	250	160	125	100	3	20	4-φ18	200	358	410
65	21/2	270	180	145	120	3	20	4-18	250	375	440
80	3	280	195	160	135	3	22	4-φ18	250	435	515
100	4	300	215	180	155	3	22	8-φ18	280	500	600
125	5	325	245	210	185	3	24	8-φ18	280	615	740
150	6	350	280	240	210	3	24	8-φ23	400	675	825
200	8	400	335	295	265	3	26	8-φ23	400	820	1020
250	10	450	390	350	320	3	28	12-φ23	450	970	1220
300	12	500	440	400	368	4	28	12-φ23	500	1145	1445
350	14	550	500	460	428	4	30	16-φ23	600	1280	1630
400	16	600	565	515	482	4	32	16-φ25	600	1450	1850
450	18	650	615	565	532	4	32	20-φ25	650	1538	1988
500	20	700	670	620	585	4	34	20-φ25	650	1730	2230
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	130
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140
25	1	160	115	85	65	2	16	4-φ14	140	135	160
32	11/4	180	135	100	78	2	18	4-φ18	160	160	190
40	11/2	240	145	110	85	3	18	4-φ18	200	170	220
50	2	250	160	125	100	3	20	4-φ18	200	360	410
65	21/2	270	180	145	120	3	20	4-φ18	250	380	440
80	3	280	195	160	135	3	22	8-φ18	250	440	520
100	4	300	215	180	155	3	24	8-φ18	280	500	600
125	5	325	245	210	185	3	26	8-φ28	280	615	740
150	6	350	280	240	210	3	28	8-φ23	400	680	830
200	8	400	335	295	265	3	30	12-φ23	400	820	1020
250	10	450	405	355	320	3	32	12-φ25	450	980	1230
300	12	500	460	410	375	4	34	12-φ25	500	1150	1450
350	14	550	520	470	435	4	38	16-φ25	600	1285	1635
400	16	600	580	525	485	4	40	16-φ30	600	1455	1855
450	18	650	640	585	545	4	44	20-φ30	650	1545	1990
500	20	700	705	650	608	4	46	20-φ34	650	1735	2235

注：以上的產品介紹，參數，圖片，數據僅用于參考
