產品詳細說明

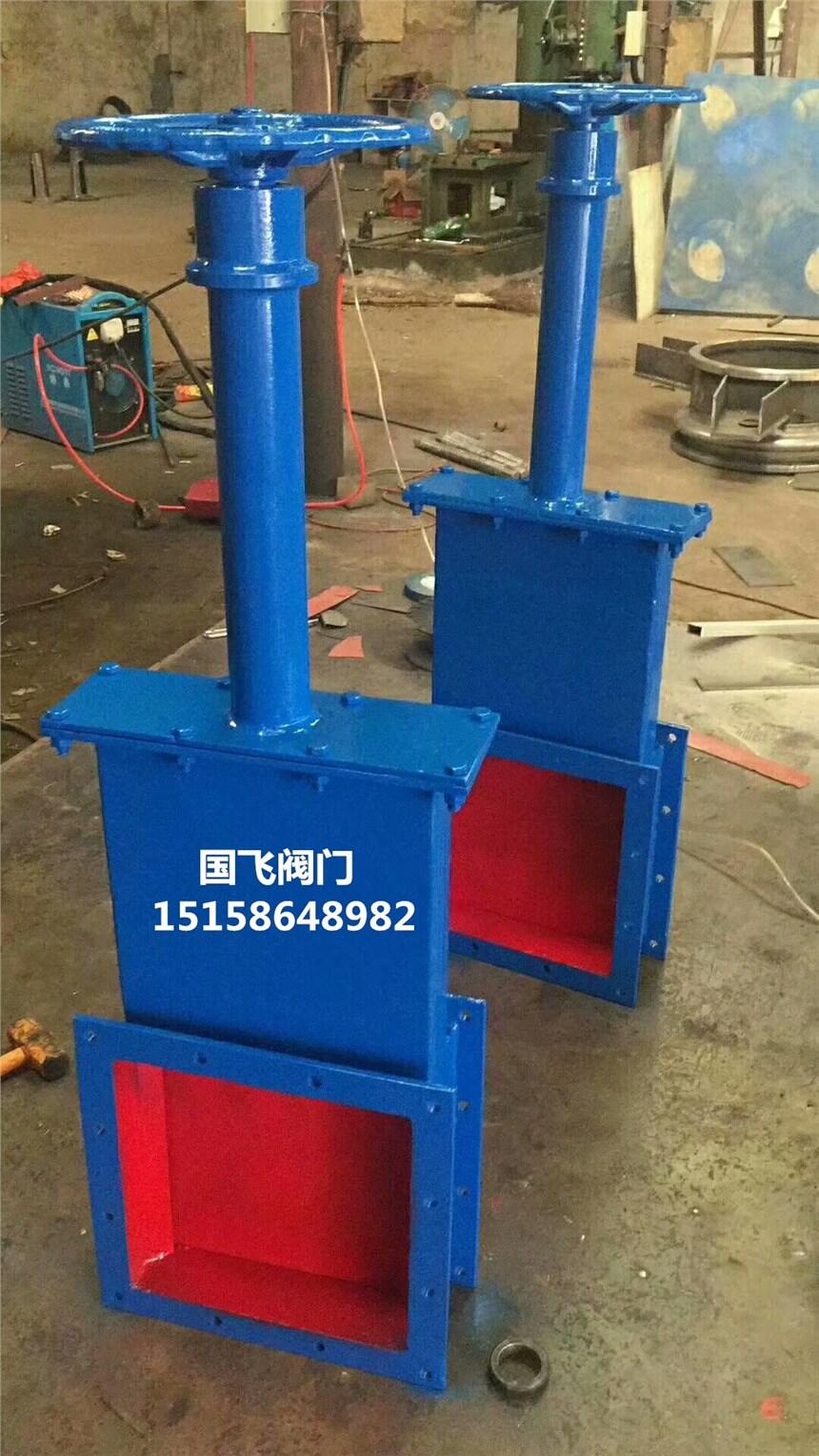

產品名稱：手動插板閥

一，產品型號：LDC
    用途： 手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、
化工等行業控制流量變化或迅速切斷。
二，手動插板閥特點：
    結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。
三，手動插板閥主要零件材料及連接尺寸：
類別   A×A      B×B      C×C     H    L    n-d   重量
單向 200×200  256×256 296×296   820  100  8-Φ12  62
     250×250  306×306 346×346   930  100  8-Φ14  70.5
     300×300  356×356 396×396   1050 100  8-Φ14  81
     400×400  456×456 496×496   140  100  12-Φ14 114
     450×450  510×510 556×556   1450 120  12-Φ18 130
     500×500  560×560 606×606   1610 120  16-Φ18 147
四，手動插板閥說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪 鏈條節數M=0.105X-113（X是絲桿中心離地面度度） LMS-雙向 Ⅱ-鏈輪 .注：1、本閥可按用戶設計制造； 2、有關標準請參閱

相關產品；氣動插板閥|電動插板閥
