一、工作原理：

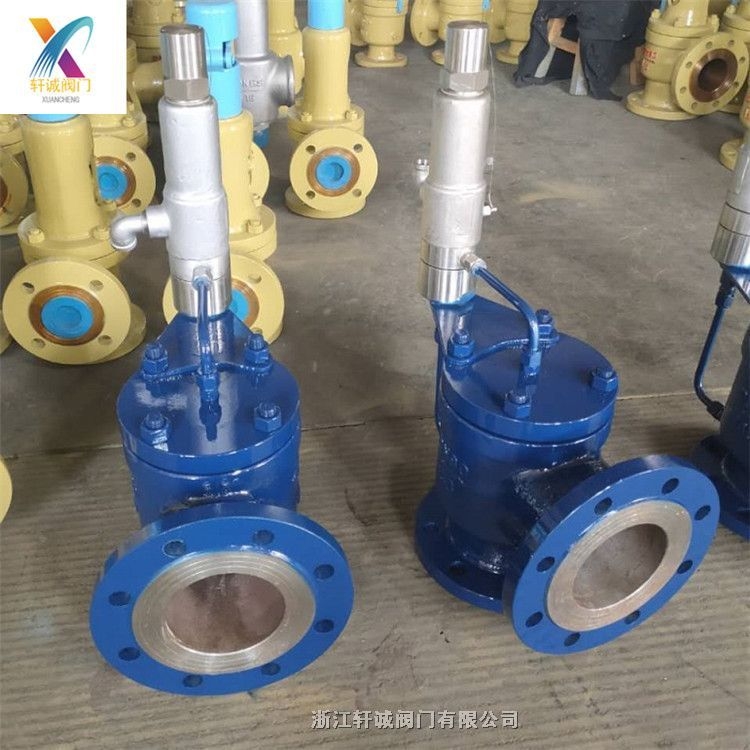

當系統正常工作，A46Y先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，后使得流體重新進入主閥的圓頂氣室，關閉主閥。
二、外形尺寸：
|
先導安全閥型號 |
公稱通徑 |
do |
L |
L1 |
L2 |
H |
DN' |
D |
D1 |
D2 |
D6 |
b |
Z-?d |
D' |
D1' |
D2' |
D6' |
b' |
Z'-?d' |
|
(K)Ax46F-16Y
AF46Y-16 |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
|
16 |
4-14 |
140 |
100 |
78 |
|
18 |
4-18 |
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
|
18 |
4-18 |
150 |
110 |
85 |
|
18 |
4-18 |
|
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
|
18 |
4-18 |
165 |
125 |
100 |
|
20 |
4-18 |
|
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
|
20 |
4-18 |
185 |
145 |
120 |
|
20 |
4-18 |
|
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
|
20 |
4-18 |
200 |
160 |
135 |
|
20 |
8-18 |
|
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
|
20 |
8-18 |
220 |
180 |
155 |
|
22 |
8-18 |
|
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
220 |
180 |
155 |
|
22 |
8-18 |
250 |
210 |
185 |
|
24 |
8-18 |
|
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
250 |
210 |
185 |
|
22 |
8-18 |
285 |
240 |
210 |
|
24 |
8-23 |
|
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
285 |
240 |
210 |
|
24 |
8-23 |
315 |
270 |
240 |
|
26 |
8-23 |
|
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
340 |
295 |
265 |
|
26 |
12-23 |
405 |
355 |
320 |
|
30 |
12-26 |
三、主要優點：
A46Y先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
四、標準規范：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、零部件：
|
NO. |
零件名稱 |
Ax46Y/F材料 |
KAX46Y/F材料 |
|
1 |
閥體 |
WCB |
WCB |
|
2 |
閥瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
|
3 |
導向套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
4 |
彈簧 |
50CrVA |
50CrVA |
|
5 |
O型圈 |
氟橡膠 |
氟橡膠 |
|
6 |
閥蓋 |
25 |
25 |
|
7 |
導閥 |
部件 |
|
