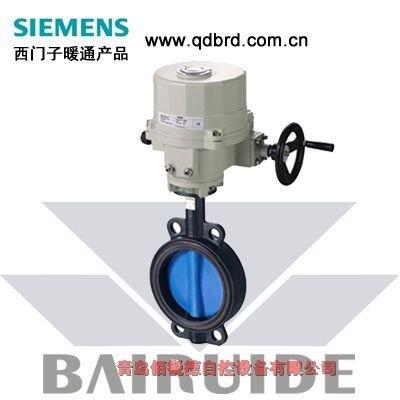

ACVATIXTM電動執行器 SQL321B..SQL361B..用于 VKF42.. 蝶閥· SQL321B.. 工作電壓 AC 220 V、2 位 (SPDT) 控制信號· SQL361B.. 工作電壓 AC 220 V、DC 0…10 V 控制信· 可選 1000
電位計和輔助開關
· 標稱旋轉角度 90°· 具有手輪和閥位指示· 內置防凝加熱元件· 底法蘭符合標準 EN ISO 521
山東西門子蝶閥執行器SQL361B150 SQL321B270 SQL321B570型號概覽
產品型號 物料編號 工作電壓 控制信號 位置反饋信號 50 Hz、90° 情況下
的定位時間額定扭矩[Nm]法蘭連接
EN ISO 5211
SQL321B25 S55164-A100 AC 220 V 兩位 (SPDT) - 11 25 F07
SQL321B50 S55164-A101 AC 220 V 兩位 (SPDT) - 19 50 F07
SQL361B50 S55164-A102 AC 220 V DC 0…10 V DC 0…10 V 19 50 F07
SQL321B150 S55164-A103 AC 220 V 兩位 (SPDT) - 39 150 F07
SQL361B150 S55164-A104 AC 220 V DC 0…10 V DC 0…10 V 39 150 F07
SQL321B270 S55164-A105 AC 220 V 兩位 (SPDT) - 39 270 F10
SQL361B270 S55164-A106 AC 220 V DC 0…10 V DC 0…10 V 39 270 F10
SQL321B570 S55164-A107 AC 220 V 兩位 (SPDT) - 47 570 F12
SQL361B570 S55164-A108 AC 220 V DC 0…10 V DC 0…10 V 47 570 F12
SQL321B1400 S55164-A109 AC 220 V 兩位 (SPDT) - 76 1400 F14
SQL361B1400 S55164-A110 AC 220 V DC 0…10 V DC 0…10 V 76 1400 F14
SQL321B2650 S55164-A111 AC 220 V 兩位 (SPDT) - 105 2650 F16
SQL361B2650 S55164-A112 AC 220 V DC 0…10 V DC 0…10 V 105 2650 F16
設備組合
山東西門子蝶閥執行器SQL361B150 SQL321B270 SQL321B570電動執行器1)
SQL321B25
SQL361B50
SQL321B50
SQL361B50
SQL321B150
SQL361B150
SQL321B270
SQL361B270
SQL321B570
SQL361B570
SQL321B1400
SQL361B1400
SQL321B2650
SQL361B2650
蝶閥 Dps [kPa]
VKF42.50 700
VKF42.65 700
VKF42.80 700
VKF42.100 700
VKF42.125 700
VKF42.150 700
VKF42.200 700
VKF42.250 700
VKF42.300 700
VKF42.350 700
VKF42.400 700
VKF42.450 700
VKF42.500 700
VKF42.600 700
山東西門子蝶閥執行器SQL361B150 SQL321B270 SQL321B570技術參數
SQL321B25 SQL321B50 SQL321B150 SQL321B270SQL321B570 SQL321B1400SQL321B2650
- SQL361B50 SQL361B150 SQL361B270SQL361B570 SQL361B1400SQL361B2650
電源工作電壓
山東西門子蝶閥執行器SQL361B150 SQL321B270 SQL321B570電壓容差
AC 220 V / 單相
+/- 10%
頻率50 / 60 Hz
耗電量1) 42 VA 88 VA 91 VA 165 VA 194 VA 361 VA 436 VA
信號輸入 控制信號 SQL321.. 兩位 (SPDT)
SQL361.. DC 0…10 V
并聯操作型號 SQL321B.. 不能數個執行器并聯操作。
型號為 SQL361B.. 的執行器可以并聯操作，具體數量取決于控制器輸出。
位置反饋 SQL361.. DC 0…10 V
運行數據50 Hz、90° 情況下的定位時間 11 秒 19 秒 39 秒 39 秒 47 秒 76 秒 105 秒
旋轉角度90° ± 1° （出廠設置）
額定扭矩1) 25 Nm 50 Nm 150 Nm 270 Nm 570 Nm 1400 Nm 2650 Nm
輔助開關開關容量AC 250 V、
5 A 電阻
AC 250 V、10 A 電阻
加熱元件（內置） 220 V
2.0 W
220 V
7.5 W
220 V
8.5 W
最大允許介質溫度-10…80 °C
標準和規范 外殼垂直至水平 IP65 符合 EN 60529
絕緣級別I 級符合 EN 60730
標準CE
符合電磁兼容指令2004/108/EC
抗擾性EN 61000-6-2:[2005] 工業環境
電磁輻射EN 61000-6-3:[2007] 居住環境
電氣安全性EN 60730-1:[2000] +A1:[2004] +A2:[2008] +A12:[2003] +A13:[2004] +A14:[2005] +A16:[2007]
低電壓指令 (LVD)
AC 220 V
EN 60730-1:[2000] +A1:[2004] +A2:[2008] +A12:[2003] +A13:[2004] +A14:[2005] +A16:[2007]
EN 60730-2-14:[1997] +A1:[2001] +A11:[2005] +A2:[2008]
環境兼容性ISO 9001（質量）
連接閥門（頂法蘭）的法蘭 / 軸 EN ISO 5211
F07 F10 F12 F14 F16
尺寸／重量 尺寸 請參閱第 11、12 頁的“尺寸表”
重量請參閱第 11、12 頁的“尺寸表”
密封電線2 x Pg 13.5 2 x Pg 16
材料外殼底座及支架壓鑄鋁合金外殼： 壓鑄鋁合金
齒輪箱： 鑄鐵
外蓋壓鑄鋁合金
1) 上述數值在額定電壓、環境溫度為 20 °C 且在額定運行時間下適用。
通用環境條件 操作 運輸 存儲
EN 60721-3-4 EN 60721-3-2 EN 60721-3-1
環境條件 4K1 級 2K2 級 1K3 級
溫度-20...65 °C -30...65 °C -5...55 °C
濕度15...100% r. h. <95% r. h. 0...95% r. h.
SQL321B25 ..A - -
SQL321B50 ..A SQL361B50 ..A
SQL321B150 ..A SQL361B150 ..A
SQL321B270 ..A SQL361B270 ..A
SQL321B570 ..A SQL361B570 ..A
SQL321B1400 ..A SQL361B1400 ..A
SQL321B2650 ..A SQL361B2650 ..A
