Q41TC陶瓷球閥

一、產品概述：

Q41TC手動陶瓷球閥具有的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。專業生產手動陶瓷球閥陶瓷球閥氣動陶瓷球閥 Q41TC手動陶瓷球閥

二、主要特點：

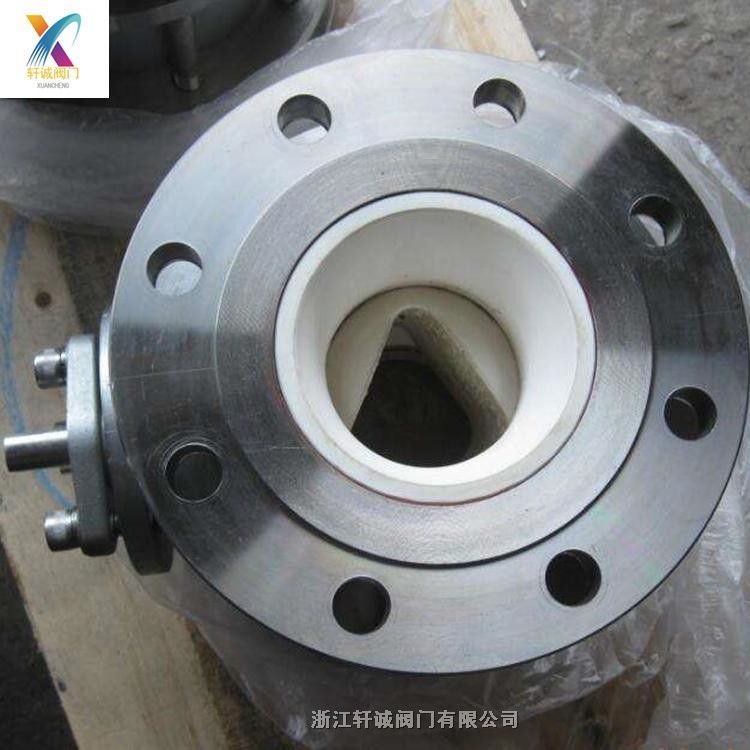

陶瓷球閥閥體為三段式結構，採用碳鋼或不銹鋼鍛件，體型堅固，外形美觀。閥門內部介質通過部分，球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好，硬度高（可達HRA88以上），可耐絕大部分酸堿介質腐蝕，並具有極好的耐磨損性能，解決了普通金屬和塑料閥門耐磨損和耐腐蝕不能兼雇的問題。閥門陶瓷內件由一球體，二閥座，二接管共六件合理組成，整體結構簡潔，流道順暢，介質流動阻力小。

球體與閥座密封面為球面硬密封，採用臺灣引進的先進球面加工技術加工而成，表面特性好，真球度高，由于結構陶瓷具有自潔性和自潤滑性，從而使整臺閥門密封性能極好，達到零泄漏，且不需要很大的壓力即可密封嚴緊，從而減輕閥桿扭矩，開關順暢。

軒誠閥門直銷 Q41TC陶瓷球閥陶瓷球閥廠家
三、主要零件材質：

序號	名稱	材質
1	閥體	A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M
2	閥芯	氧化鋯（3Y-ZrO2）、氧化鋁（AI2O3）
3	閥桿/軸套/填料壓套	17-4PH、316L、合金材料
4	密封部件	VMQ、FKM、PTFE
5	填料	PTFE、RPTFE、石墨
6	壓板/支架	CF8、WCB
7	螺栓/墊圈	A193-B7/A194-2H/SS304

四、主要連接尺寸：

主要尺寸(mm)Main dimensions
DN	D	D1	D2	b	f	L	n-d
Q41TC	1.0MPa	15	95	65	45	14	2	130	4×14
		20	105	75	55	16	2	130	4×14
		25	115	85	65	16	2	140	4×14
		32	135	100	78	18	2	165	4×18
		40	145	110	85	18	3	165	4×18
		50	160	125	100	20	3	203	4×18
		65	180	145	120	20	3	222	4×18
		80	195	160	135	22	3	241	4×18
		100	215	180	155	22	3	305	8×18
		125	245	210	185	24	3	356	8×18
		150	280	240	210	24	3	394	8×23
		200	335	295	265	26	3	457	8×23
		250	390	350	320	28	3	533	12×23
		300	440	400	368	28	4	610	12×23
	1.6MPa	15	95	65	45	14	2	130	4×14
		20	105	75	55	14	3	130	4×14
		25	115	85	65	14	3	140	4×14
		32	135	100	78	16	3	165	4×18
		40	145	110	85	16	3	165	4×18
		50	160	125	100	16	3	203	4×18
		65	180	145	120	18	3	222	4×18
		80	195	150	135	20	3	241	8×18
		100	215	180	155	20	3	305	8×18
		125	245	210	185	22	3	356	8×18
		150	280	240	210	24	3	394	8×22
		200	335	295	265	26	3	457	12×22
		250	405	355	320	30	3	533	12×25
		300	460	410	375	30	4	610	12×25
