Q21F外螺紋球閥產品概述：
Q21F不銹鋼外螺紋球閥不銹鋼外螺紋球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
①Q21F外螺紋球閥技術參數：
②外螺紋球閥型號：Q21F
③公稱壓力：1.6-4.0MPa
④適用溫度范圍：-20～232℃～350℃
⑤適用介質：水、油、氣體某些腐蝕性液體
Q21F外螺紋球閥主要外形及連接尺寸：
|
公稱通經（mm） |
尺寸（mm） |
|||||
|
d |
L |
L1 |
M |
L0 |
Q61帶對接焊頭總長 |
|
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
|
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
|
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
|
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
|
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
|
32 |
22 |
120 |
20 |
52×2 |
|
235 |
|
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
|
50 |
32 |
140 |
25 |
72×3 |
180 |
291 |
Q21F外螺紋球閥主要零部件材料：
|
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
Q21F-16C、Q21F-25C Q21F-40C、Q21F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不銹鋼SS304 |
聚四氟乙烯PTFE 對位聚苯PPL |
聚四氟乙烯PTFE 對位聚苯PPL |
|
|
|
|

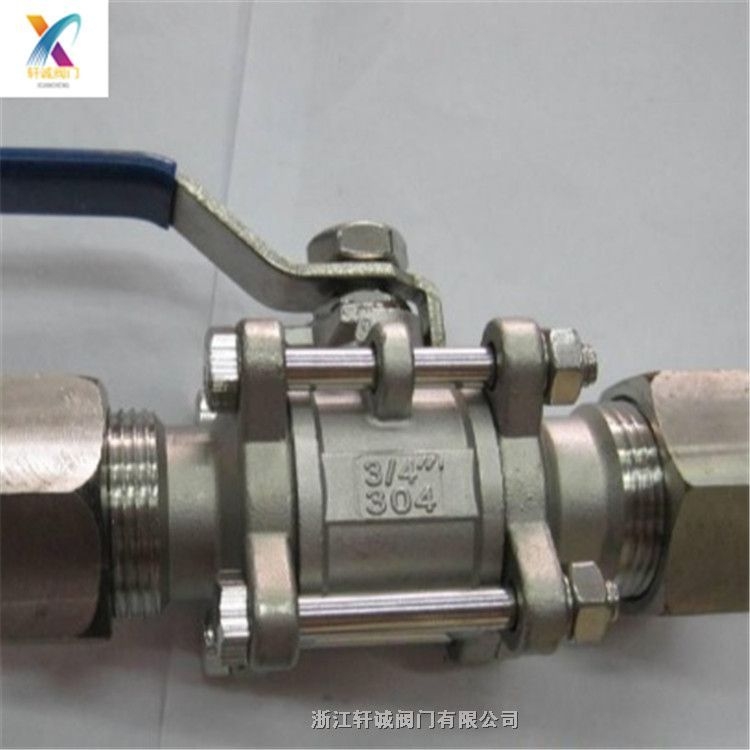

Q21F外螺紋球閥實物圖:
