一、各種通風蝶閥型號：
1、輕型鑄鋼通風蝶閥：QD41W-6C/QD341W-6C/QD641W-6C/QD941W-6C
2、輕型不銹鋼通風蝶閥：QD41W-6P/QD341W-6P/QD641W-6P/QD941W-6P
3、鑄鋼通風蝶閥：TD41H-6C/TD341H-6C/TD641H-6C/TD941H-6C
TD41W-6C/TD341W-6C/TD641W-6C/TD941W-6C
4、不銹鋼通風蝶閥：TD41W-6P/TD341W-6P/TD641W-6P/TD941W-6P

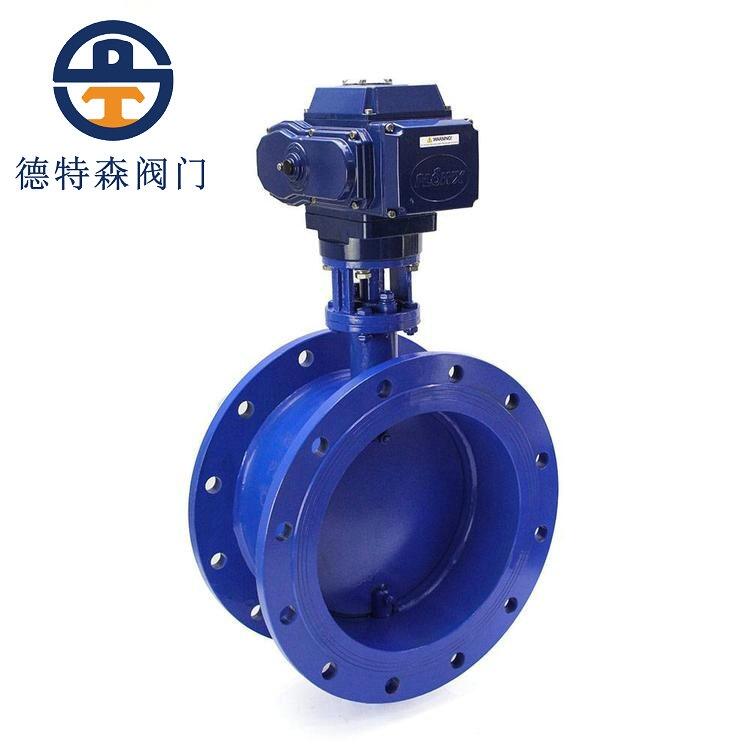

二、TD941H-6C/TD941W-6C電動鑄鋼通風蝶閥概述：
本閥是一種非密閉型閥門，其主要作用是在管道系統工作中，閥門打開排煙排氣，在非工作時間中，閥門關閉，防止大的灰渣進入管道，保護管道生產的安全及可持續進行。本閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱通徑：50-2000mm，公稱壓力≤0.6Mpa，廣泛應用于冶金、環保、鋼鐵廠、電廠等非腐蝕性煙氣系統中。執行器采用自主設計的森品牌精小型電動執行器，質量可靠，整體重量輕，價格為同行業電動通風蝶閥的1/3，是國家建設部自動化流體控制領域重點推薦產品。
三、TD941H-6C/TD941W-6C電動鑄鋼通風蝶閥執行器及閥體相關技術參數：
|
SP系列精小型電動執行機構技術參數 |
|
|
電 源 |
AC110、220、380V/DC24 |
|
輸出力矩 |
50N·M～2000N·M |
|
任選功能 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
|
動作范圍 |
0～90°或0～360° |
|
動作時間 |
9秒/15秒/30秒/60秒 |
|
環境溫度 |
-30°～80° |
|
手動操作 |
附帶手柄操作 |
|
保護裝置 |
帶過載保護及過熱保護 |
|
防護等級 |
IP-67(防爆外殼:ExdⅡ BT4) |
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
四、TD941H-6C/TD941W-6C電動鑄鋼通風蝶閥主要技術參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（Mpa） |
0.1 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.15 |
0.375 |
0.9 |
|
密封試驗 |
≤1%泄漏量 |
|||
|
適用介質 |
含塵氣體、煙氣等 |
|||
|
驅動形式 |
手動、蝸輪傳動、氣動、電動等 |
|||
五、TD941H-6C/TD941W-6C電動鑄鋼通風蝶閥主要生產標準及相關零件材質：
|
設計標準 |
GB/T12238-1989 |
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
法蘭連接尺寸 |
GB/T9115.1-2000 |
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
結構長度 |
GB/T12221-1989 |
密封圈 |
與閥體相同 |
|
壓力試驗 |
GB/T13927-1992 |
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
|
|
填料 |
氟塑料、柔性石墨 |
六、TD941H-6C/TD941W-6C電動鑄鋼通風蝶閥選用和適用溫度：
|
材料品種 |
碳素鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬鋼 |
|
|
代號 |
WCB |
WC6或 WC9 |
C5或 C12 |
304、316、316L |
12CrMoV |
|
耐最高溫度 |
425℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低溫度 |
-29℃ |
-29℃ |
-29℃ |
-40℃ |
-40℃ |
七、TD941H-6C/TD941W-6C電動鑄鋼通風蝶閥相關連接尺寸：
|
公稱通徑 |
長度 |
外形尺寸 |
連接尺寸（標準值） |
參考值 |
|||||||||||
|
0.1MPa和0.25MPa |
0.6MPa |
||||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
（kg） |
|
50 |
2 |
108 |
70 |
286 |
125 |
193 |
140 |
110 |
88 |
4-18 |
140 |
110 |
88 |
4-14 |
14 |
|
65 |
21/2 |
112 |
80 |
306 |
125 |
193 |
160 |
130 |
108 |
4-18 |
160 |
130 |
108 |
4-14 |
15 |
|
80 |
3 |
114 |
95 |
334 |
125 |
193 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
17 |
|
100 |
4 |
127 |
105 |
354 |
125 |
193 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
20 |
|
125 |
5 |
140 |
120 |
384 |
125 |
193 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
25 |
|
150 |
6 |
140 |
132 |
409 |
125 |
193 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
29 |
|
200 |
8 |
152 |
160 |
593 |
165 |
183 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
47 |
|
250 |
10 |
165 |
187 |
650 |
165 |
283 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309 |
12-18 |
67 |
|
300 |
12 |
178 |
220 |
715 |
165 |
283 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
78 |
|
350 |
14 |
190 |
245 |
814 |
175 |
334 |
490 |
445 |
413 |
12-22 |
490 |
445 |
413 |
12-22 |
96 |
|
400 |
16 |
216 |
270 |
863 |
175 |
334 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
16-22 |
130 |
|
450 |
18 |
222 |
297 |
918 |
175 |
334 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
142 |
|
500 |
20 |
229 |
322 |
1016 |
210 |
425 |
645 |
600 |
568 |
20-22 |
645 |
600 |
568 |
20-22 |
191 |
|
600 |
24 |
267 |
377 |
1128 |
210 |
425 |
755 |
705 |
667 |
20-26 |
755 |
705 |
667 |
20-26 |
230 |
|
700 |
28 |
292 |
430 |
1233 |
210 |
425 |
860 |
810 |
772 |
24-26 |
860 |
810 |
772 |
24-26 |
250 |
|
800 |
32 |
318 |
487 |
1344 |
210 |
425 |
975 |
920 |
878 |
24-30 |
975 |
920 |
878 |
24-30 |
320 |
|
900 |
36 |
330 |
537 |
1560 |
320 |
620 |
1075 |
1020 |
978 |
24-30 |
1075 |
1020 |
978 |
24-30 |
410 |
|
1000 |
40 |
410 |
587 |
1660 |
320 |
620 |
1175 |
1120 |
1078 |
28-30 |
1175 |
1120 |
1078 |
28-30 |
510 |
|
1200 |
48 |
470 |
687 |
1890 |
320 |
620 |
1375 |
1320 |
1280 |
32-30 |
1405 |
1340 |
1295 |
32-33 |
720 |
|
1400 |
56 |
530 |
760 |
2670 |
575 |
714 |
1575 |
1520 |
1480 |
36-30 |
1630 |
1560 |
1510 |
36-36 |
1270 |
|
1600 |
64 |
600 |
895 |
2810 |
575 |
714 |
1790 |
1730 |
1690 |
40-30 |
1830 |
1760 |
1710 |
40-36 |
1730 |
|
1800 |
72 |
670 |
995 |
3020 |
575 |
714 |
1990 |
1930 |
1890 |
44-30 |
2045 |
1970 |
1918 |
44-39 |
2750 |
|
2000 |
80 |
760 |
1095 |
3220 |
656 |
810 |
2190 |
2130 |
2090 |
48-30 |
2265 |
2180 |
2125 |
48-42 |
3050 |
