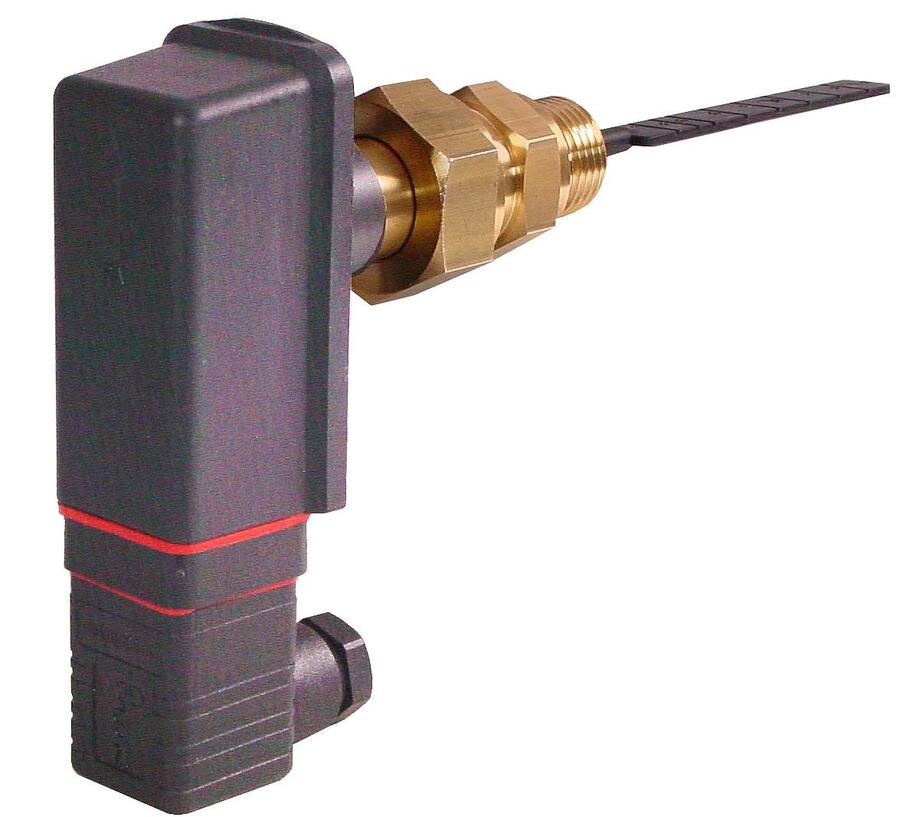

西門子水流傳感器QVE1900用途
用于暖通空調設備中，監測水力系統中的液體或者氣體流量，特別是制冷、熱泵和供熱
設備，例如冷凝器、壓縮器、熱交換器等等。
訂貨
訂貨時，請給出名稱和型號：流量傳感器QVE1900
運行模式
該流量傳感器通過一個葉片檢測介質的流動。如果管道中的流速小于可調的關斷值，葉片驅動一個帶無源觸點的微開關，隨后，觸點1?4 將閉合。當流速再次達到開啟值時，觸點1?2 閉合。
開關值是可調的（見注意事項）。
機械設計
該傳感器由帶有調整螺絲（R1）的底座以及蓋子組成。
底座上包括微開關、帶調整螺絲的傳遞杠桿以及放置葉片的設備，該設備上有3 個不同
長度的可拆卸葉片。第四個葉片內置。注意
? 在現場，需要一個符合 DIN 10241（帶螺絲的鋼制安裝） 的T 型接頭。
施工
? 表中給出的所有尺寸以及數據均基于20 °C 的水溫，并采用T 型接頭和安裝在水平管路。
? 在流量傳感器安裝位置之前和之后，必須有至少10倍或5 倍管徑的直管段。
? 安裝流量傳感器之前，內置的電纜套管以及T 型接頭必須在現場安裝。
西門子水流傳感器QVE1900 固定
? 垂直插入水平管道。
? 安裝流量傳感器時，注意水流方向的箭頭。
? 考慮到穩定性，在大管徑的應用中，短葉片不應卸下。
? 遵守當地電氣和供水標準
西門子水流傳感器QVE1900安裝
? 為保證開關值調節，連接電纜可以接到其他控制回路
? 通過順時針旋轉關斷值的調節螺絲（范圍螺絲），將使得關斷值更高。
西門子水流傳感器QVE1900調試
? 當將流量傳感器安裝在垂直管道時，葉片的重量必須通過調整關斷值的螺絲來進行補償。
（不建議這種安裝）
西門子水流傳感器QVE1900技術數據
功能性數據
西門子水流傳感器QVE1900現場條件
介質 水和防凍液（不含氨）
管徑 DN 32…200
開關類型 無源微開關(S.P.D.T.)
觸點容量 15 (8) A, AC 24…250 V
開關點的調整 手動，帶最小關斷值
設定范圍 參見表
允許的介質溫度 ?20…+120 °C
允許的運行壓力 PN 10
保護等級 IP 65 to EN 60 529
保護參數
安全等級 I to EN 60 環境參數
標準 滿足
低電壓條款 2006 / 95 /EEC
產品標準 EN 60335-1
底座 鍍鋅鋼 / 灰色RAL 7016
材質、顏色
蓋子 抗震塑料 /淡灰 RAL 5007
連接短接R1" 黃銅
葉片 高級鋼(V4A)
開關（總體） 硅密封
不包含包裝 0.765 kg
尺寸 (重量)
內部連線 1241592G01V
1?2 流速 ≥ 開啟值
1?4 無流速或流速小于開啟值
外形尺寸
尺寸西門子水流傳感器QVE1900  西門子水流傳感器QVE1900 西門子水流傳感器QVE1900
