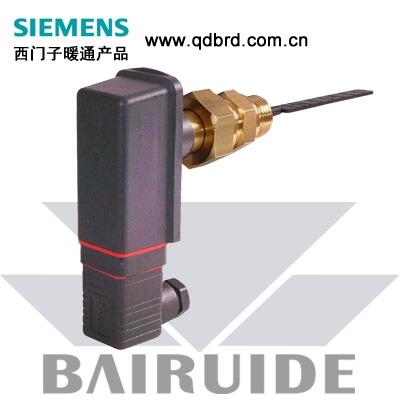

西門子水流傳感器QVE1901西門子水流傳感器QVE1901水流傳感器QVE1901用于液體管徑 DN 20…2001592P01? 觸點 /開關容量： 最大 AC 230 V, 1 A, 26 VA 最大 DC 48 V, 1 A, 20 W? 額定壓力 PN2? 可手動設定觸點類型 (常開 / 常關)? 外殼保護等級IP 65 / 安全等級class II? 免維護用途用于暖通空調設備中，監測水力系統中的液體流量，特別是制冷、熱泵和供熱設備，例如冷凝器、壓縮器、熱交換器等等。訂貨訂貨時，請給出名稱和型號：流量傳感器QVE1901CMCM1N1594en04.12.2007 Building Technologies
機械設計
傳感器通過葉片（1）檢測介質流速，在這個葉片最末端帶有一個永久的磁鐵（2），它同位于傳感器內的干簧管（3）相對應。在側面有一個磁性相反的磁鐵，用于產生復位磁力。當介質流速達到設定點，葉片帶動此磁鐵2，使干簧管吸合。當流速下降到設定點下或無流速時，葉片回到初始位置，干簧管斷開。以上干簧管的動作取決于觸點的類型，上述動作為觸點常開類型。對于常閉，動作相反（見開關單元設定）。
水溫在20 °C的設定表12V1594G0112V12V 12V1594G01DNQmax(m3/h)(m3/h)工廠設定(m3/h)204≤0.9≥1.1≤0.9≥1.1
255≤1.1≥1.≤1.1≥1.3328≤1.6≥1.9≤1.6≥1.94010≤1.8≥2.1≤1.8≥2.15014≤2.4≥2.7≤2.4≥2.78030≤4.7≥5.1≤4.7≥5.1100
西門子水流傳感器QVE1901施工注意
? 在現場安裝時，需要一個符合 DIN 10241（帶螺紋的鋼制安裝）1/2”螺紋連接 的T 型焊接接頭。
? 表中給出的所有尺寸以及數據均基于20 °C水溫，并采用T 型接頭和安裝在水平管路。
? 在流量傳感器安裝位置之前和之后，必須有至少10倍或5 倍管徑的直管段。
應按照技術參數選擇安裝位置
? 選擇合適的措施防止介質結冰。 如果環境溫度小于4°C，不要在介質為純凈水的情況下運行設備，殘留的水會造成霜凍損壞。
? 在安裝傳感器之前需要管道清洗，且清除管道內的磁性物質，如焊渣。
? 在流量傳感器安裝位置之前和之后，必須有至少10倍或5 倍管徑的直管段。
? 傳感器應垂直安裝在水平管道上。
? 傳感器只能安裝同垂直方向最大偏角為45°的位置。
? 其他安裝方式請聯系供應商。
? 注意在傳感器附近沒有外部磁場，否則會影響設備運行。
? 安裝流量傳感器時，注意水流方向的箭頭，平行于管道且面對水流方向。
? 銅連接螺母 G?擰緊扭力為25...30 Nm。技術參數
功能參數
現場條件
介質 水和防凍液（不含氨）
管徑 DN 20…200
開關類型 干簧管接觸器
觸點容量 AC 230 V, 1 A / DC 48 V, 1 A
最大開關容量 AC 26 VA / DC 20 W
開關點的調整 手動，帶最小關斷值
開關點誤差 誤差范圍 ±15 %
設定范圍 參見表
允許的介質溫度 ?20…+110 °C
允許的運行壓力 PN 25
保護等級 IP 65 to EN 60 529
保護等級
安全等級 III to EN 60 730
運行和儲存 ?20…+80 °C
環境參數
環境濕度 <95 % r.h. 滿足
標準
EMC標準 2004/108/EEC
低電壓條款 2006 / 95 /EEC
產品標準 EN61000-6-2和EN60204-1
底座 聚酰胺 / 黑
材質和顏色
連接短接G?" 黃銅
包含包裝 0.31 kg
