一、產品概述

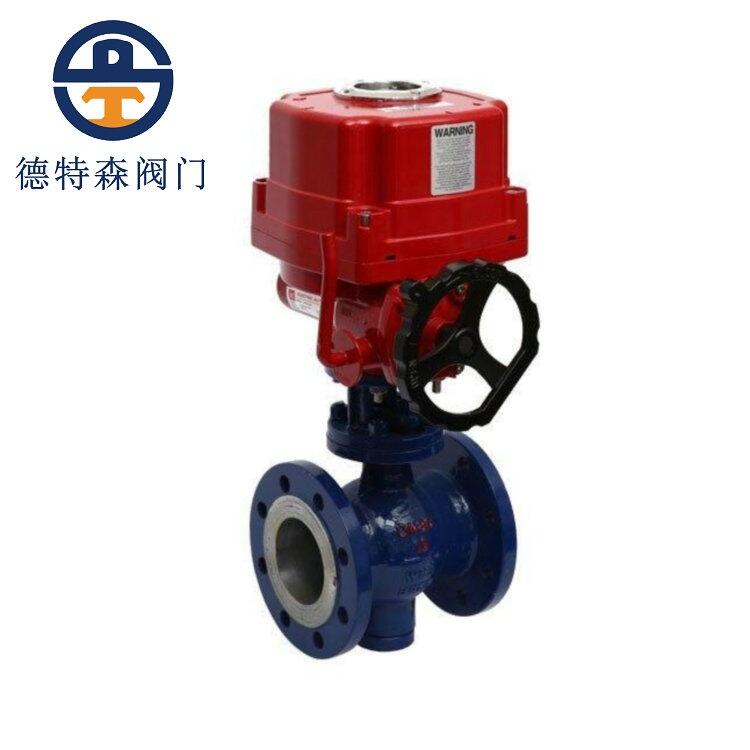

電動偏心半球閥是一種在偏心半球閥執行機構上配上90°回轉電動執行器的實用操作型產品，該產品方便用戶操作，使操作更輕便，實現了遠距離自動化操作，特別適合在惡劣的環境下不便于人工操作或常開動作時使用，若對電動執行裝置有防爆，防火要求，請提出防護等級，并在詢價時詳細說明。

電動偏心半球閥具有開啟力小，關閉能破除結垢障礙，實現密封性能好等優點，本產品耐磨，不銹鋼電動偏心半球閥還可以耐腐蝕，因而廣泛應用于水、蒸汽、污水、造紙、石油化工、天然氣、溶液及礦漿兩相混流介質以及含塵氣體、含顆粒流體、粉末固體等的介質輸送，配備電動執行器，更方便的適用于管理自動化，遠距離操縱，配置電動訊號裝置，可用于自動化操作。

二、主要零部件材料表

序號	零件名稱	材料名稱
1	閥體/閥蓋	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti	ZG15Cr1Mo1V
2	球體	WCB+硬鉻	1Cr18Ni9Ti 表面特殊處理	0Cr18Ni12Mo2Ti 表面特殊處理	25Cr2Mo1V 表面特殊處理
3	閥桿	20Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti	25Cr2Mo1V
4	閥座	Q235A+PTFE/堆焊	1Cr18Ni9Ti/PTFE	0Cr18Ni12Mo2Ti/PTFE	25Cr2Mo1V/PTFE
5	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
6	螺栓	35CrmoA	0Cr18Ni9	0Cr18Ni9	15Cr1Mo1V
7	螺母	45	0Cr18Ni9	0Cr18Ni9	20CrMo

三、主要執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相  可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90°、0～360°	0～90°、0°～270°
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～+60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4，ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
