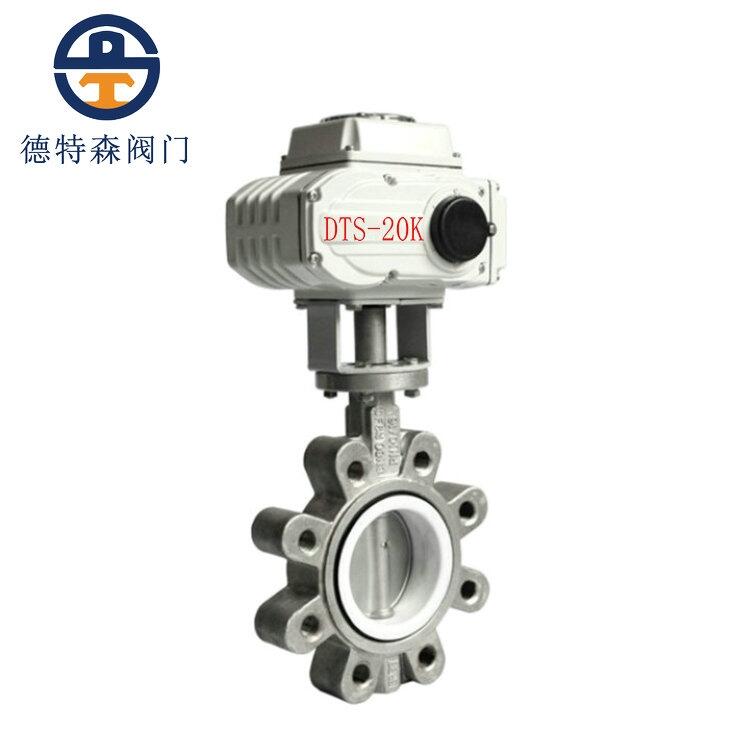

電動蝶閥主要外形連接尺寸

規格		D2	H
		LT型
DN50	2″	155	345
DN65	2.5″	175	364
DN80	3″	190	389
DN100	4″	214	427
DN125	5″	252	486
DN150	6″	282	518
DN200	8″	337	621
DN250	10″	405	695
DN300	12″	460	791
DN350	14″	524	852
DN400	16″	585	944

電動裝置主要技術參數

蝶閥規格	DN25、32	DN50～100	DN125、150	DN200	DN250	DN300	DN350	DN400、450
輸出力矩	20N·m	40N·m	100N·m	200N·m	400N·m	600N·m	1000N·m	2000N·m
動作時間	4S	15S	30S	30S	30S	30S	30S	60S
動作范圍	0～90°	0～90°	0～90°	0～90°	0～90°	0～90°	0～90°	0～90°
額定電流	0.75A/100V 0.4A/200V	0.75A/100V 0.4A/200V	0.6A/100V 0.3A/200V	1A/100V 0.45A/200V	2A/100V 0.9A/200V	2A/100V 0.9A/200V	3.5A/100V 1.7A/200V	3.5A/100V 1.7A/200V
電機保護	內藏式過熱保護
耐壓強度	1500VAC 1分鐘
手動操作	附曲柄式手柄
防護等級	相當于IP-66級防塵防水型
配線接口	PF1/2X1
限位元件	機械式、限位開關式擋塊
環境溫度	-25℃～55℃
