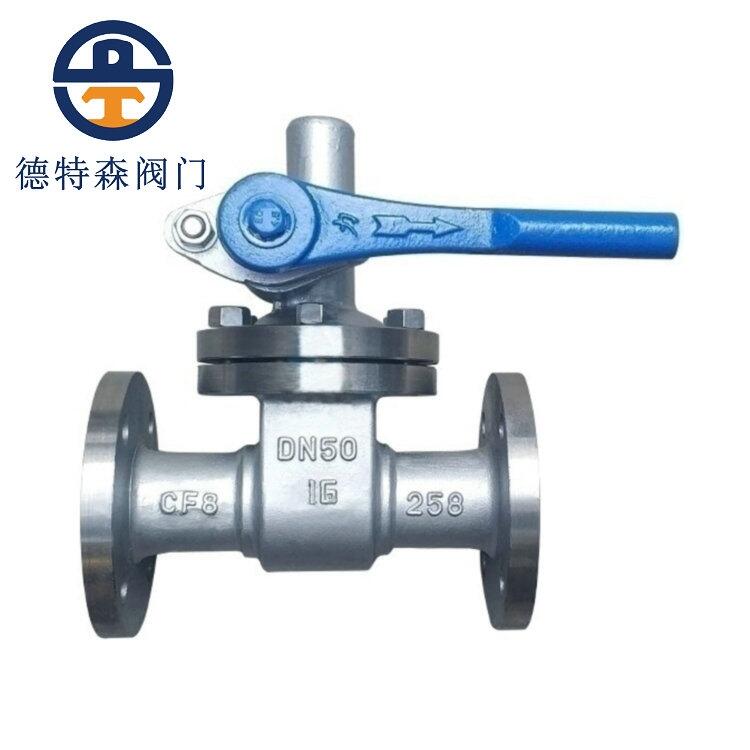

Z48H快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。Z48H排污閥不僅結構簡單、密封性好，而且安裝尺寸小、材料耗用少、重量輕、體積小，特別是驅動力矩小，操作簡便，易實現快速啟閉。
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
1、閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。
2、采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。
3、介質由支管流入向下排污。
4、閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕，抗沖蝕。使用壽命長。
窗體頂端
排污閥閥體與閥蓋采用夾箍式連接,排污閥結構緊湊,排污閥拆卸方便,排污閥便于安裝,排污閥支管為焊接連接。排污閥采用壓力自緊式密封結構,排污閥密封圈由成型的石棉盤根制成,排污閥介質壓力越高、密封性越好。排污閥介質由支管流入向下排污。排污閥閥瓣為活塞式結構并進行滲硼處理。排污閥耐腐蝕抗沖蝕使用壽命長。
|
型???號 |
公稱壓力 |
試驗壓力Ps（MPa） |
適用介質 |
適用介質（℃） |
|
|
Z/P44?48H-16C |
1.6 |
2.4 |
1.8 |
水、蒸汽 |
≤250 |
|
Z/P44?48H-16 |
? |
? |
? |
? |
? |
|
Z/P44?48H-25C |
2.5 |
3.8 |
2.8 |
? |
? |
|
Z/P44?48H-25 |
? |
? |
? |
? |
≤425 |
|
Z/P44?48H-40C |
4.0 |
6.0 |
4.4 |
? |
? |
|
Z/P44?48H-40 |
? |
? |
? |
? |
≤250 |
|
零件名稱 |
Z/P44?48H-16C Z/P44?48H-25 Z/P44?48H-40 |
|
閥體、閥蓋 |
鑄鋼 |
|
閥座、閘板 |
鉻不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
|
齒輪軸 |
鉻不銹鋼 |
|
填料 |
油浸石墨 石棉盤根 |
|
墊片 |
橡膠石 棉板 |
|
扳手 |
球墨 鑄鐵 |
|
? |
|||||||
|
公稱通徑 |
公稱壓力 PN16（1.6MPa）? |
重量 |
|||||
|
DN（mm） |
L |
D |
D1 |
ZΦd |
H |
LO |
?（kg） |
|
DN25 |
160 |
115 |
85 |
4-Φ14 |
160 |
180 |
10 |
|
DN32 |
200 |
135 |
100 |
4-Φ18 |
180 |
200 |
11 |
|
DN40 |
230 |
145 |
110 |
4-Φ18 |
220 |
220 |
16 |
|
DN50 |
250 |
160 |
125 |
4-Φ18 |
230 |
240 |
20 |
|
DN65 |
265 |
180 |
145 |
4-Φ18 |
250 |
280 |
28 |
|
DN80 |
280 |
195 |
160 |
8-Φ18 |
280 |
350 |
38 |
