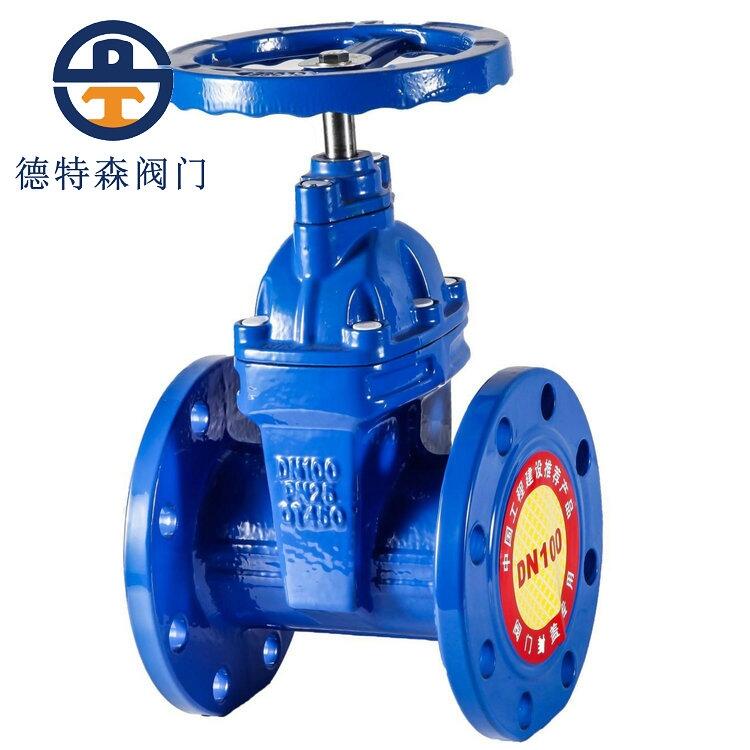

彈性座封閘閥Z45X-25Q產品概述

RVHX型暗桿彈性座封閘閥除具有彈性座封閘閥的優點之外,，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

彈性座封閘閥Z45X-25Q主要技術參數

公稱壓力：PN10（1.0MPa）～PN25（2.5MPa）
公稱通徑：DN50～DN500（DN600～DN1200建議選用傘齒輪閘閥或者電動閘閥）

工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB／Tl7241.6 GB9113
試驗標準：GBl3927 APl598

彈性座封閘閥Z45X-25Q結構示意圖

彈性座封閘閥Z45X-25Q主要零部件材料

序  號	名    稱	材    質
1	閥    體	灰鑄鐵、球墨鑄、鐵鑄鋼
2	閘    板	球墨鑄鐵外三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密  封  圈	丁腈橡膠
5	閥  蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
6	閥  桿	不銹鋼
7	“0”形密封圈	丁臘橡膠
8	止推軸承	錫青銅
9	螺  栓	不銹鋼
10	壓  蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁腈橡膠
12	手輪(傳動帽)	鑄   鐵

軟密封閘閥RVHX-25Q主要外形結構圖和連接尺寸表

RVHX-25
公稱通徑 DN（mm）	長度 L（mm）	高度 H（mm）	重量 （kg）
DN50	178	245
DN65	190	270
DN80	203	300
DN100	209	320
DN125	254	365
DN150	267	420
DN200	292	540
DN250	330	670
DN300	356	695
DN350	381	805
DN400	406	845
DN450	432	1002
DN500	457	1120
DN600	508	1270
DN700	660	1540
DN800	720	1745
DN900	780	-
DN1000	840	-
DN1200	960	-
