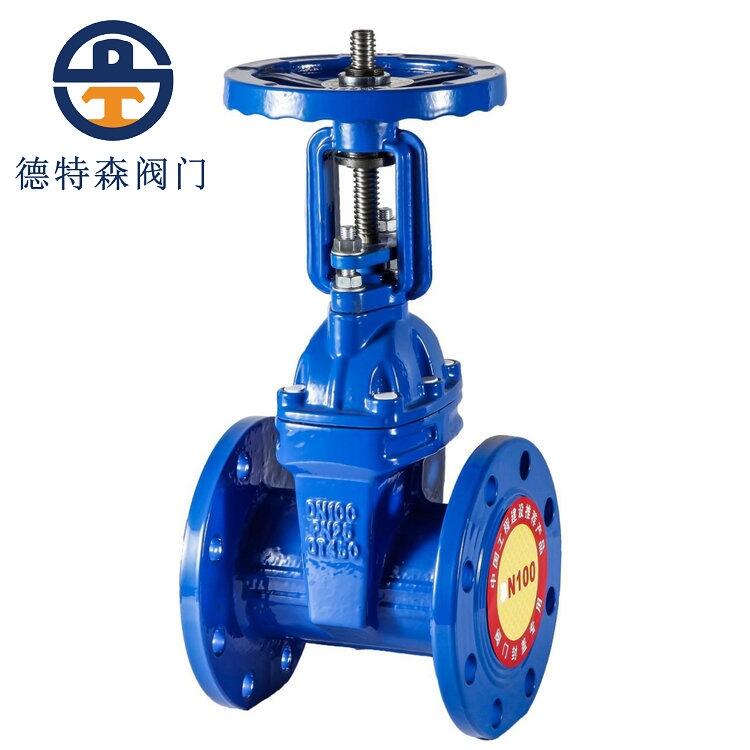

軟密封閘閥Z41X-25Q概述

Z41明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。

軟密封閘閥Z41X-25Q主要技術參數

公稱壓力：PN10（1.0MPa）～PN25（2.5MPa）
公稱通徑：DN50mm-DN400mm（DN400mm-DN1200mm請選擇暗桿閘閥）

工作溫度：O℃～80℃
適用介質：水、油、氣等
法蘭標準：GB／T 17241.6 GB9113
試驗標準：GBl3927 APl598

軟密封閘閥Z41X-25Q安裝事項

1、明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用，并且嚴禁碰撞，避免破損;

2、明桿閘閥應該垂直安裝，就是將閥桿安置在垂直位置，手輪放在頂端;

3、帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;

4、帶有傳動機構的閘閥要按照指定的安裝說明書進行安置;

5、如果經常使用明桿閘閥，最少每個月就要進行清洗、潤滑一次。

軟密封閘閥Z41X-25Q主要零部件材料

序  號	零件名稱	材質
1	手輪	可鍛鑄鐵
2	閥桿螺母	銅合金
3	支架	灰鑄鐵、球墨鑄鐵、鑄鋼
4	壓蓋	球墨鑄鐵、鑄鋼
5	密封圈	丁腈橡膠、三元乙丙
6	閥桿	不銹鋼
7	中口墊	丁腈橡膠、三元乙丙
8	閘板	球墨鑄鐵+三元乙丙或丁腈橡膠
9	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼

軟密封閘閥Z41X-25Q主要外形結構圖和連接尺寸表

Z41X-25Q（RRHX-25Q）
公稱通徑 DN（mm）	結構長度 L（mm）	結構高度（全關） H（mm）	結構高度（全開） H1（mm）
DN50	178	300	350
DN65	190	315	380
DN80	203	350	430
DN100	209	410	510
DN125	254	500	625
DN150	267	560	720
DN200	292	685	780
DN250	330	875	1125
DN300	356	980	1280
DN350	381	1080	130
DN400	406	1150	1550
DN450	432	-	-
DN500	457	-	-
DN600	508	-	-
DN700	610	-	-
DN800	660	-	-
