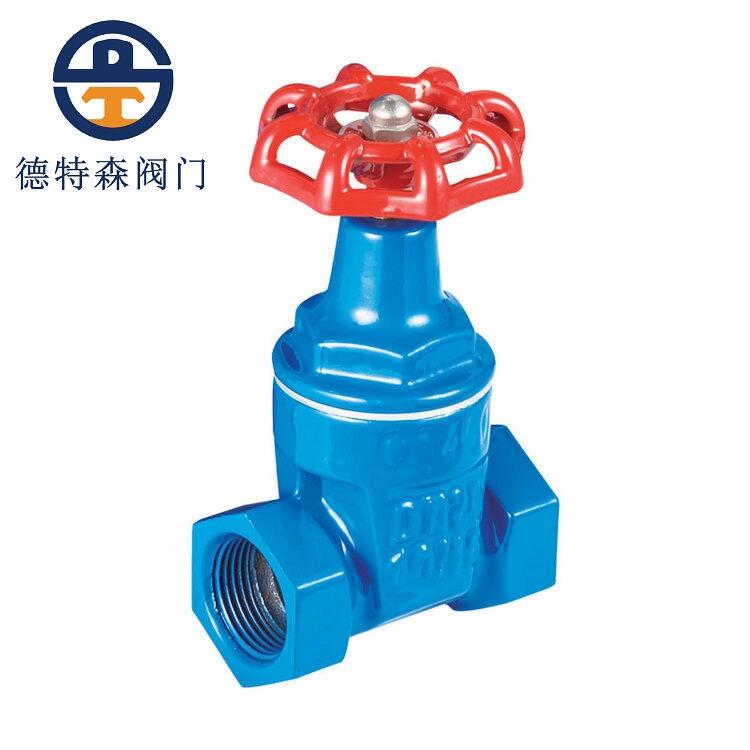

Z15X內螺紋閘閥廣泛用于石油、化工、制藥、電力等行業，在蒸氣、水、油類介質的管路上作啟閉用。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。鑄鐵內螺紋閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
|
閥體閥蓋 |
球墨鑄鐵QT450-10 |
|
閥桿 |
黃銅 |
|
閘板密封圈 |
丁晴橡膠 |
|
填料 |
丁晴橡膠 |
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
|
殼體 |
密封 |
||||
|
Z15X-16 |
1.6 |
2.4 |
1.76 |
≤80℃ |
水、蒸汽及其它非腐蝕性介質 |
|
|
|
（Z15X）絲扣閘閥(結構尺寸圖) |
|
公稱口徑 DN(mm) |
管螺紋 G(”) |
尺 寸 (mm) |
||||
|
L |
L1 |
S |
H |
Do |
||
|
DN15 |
1/2 |
65 |
12 |
27 |
105 |
65 |
|
DN20 |
3/4 |
70 |
14 |
34 |
120 |
65 |
|
DN25 |
1 |
80 |
15 |
42 |
150 |
80 |
|
DN32 |
11/4 |
85 |
16 |
55 |
155 |
80 |
|
DN40 |
11/2 |
95 |
20 |
60 |
170 |
100 |
|
DN50 |
2 |
110 |
22 |
80 |
210 |
100 |
|
DN65 |
21/2 |
120 |
25 |
95 |
240 |
135 |
|
DN80 |
3 |
145 |
30 |
105 |
275 |
140 |
|
DN100 |
4 |
155 |
30 |
135 |
300 |
160 |
