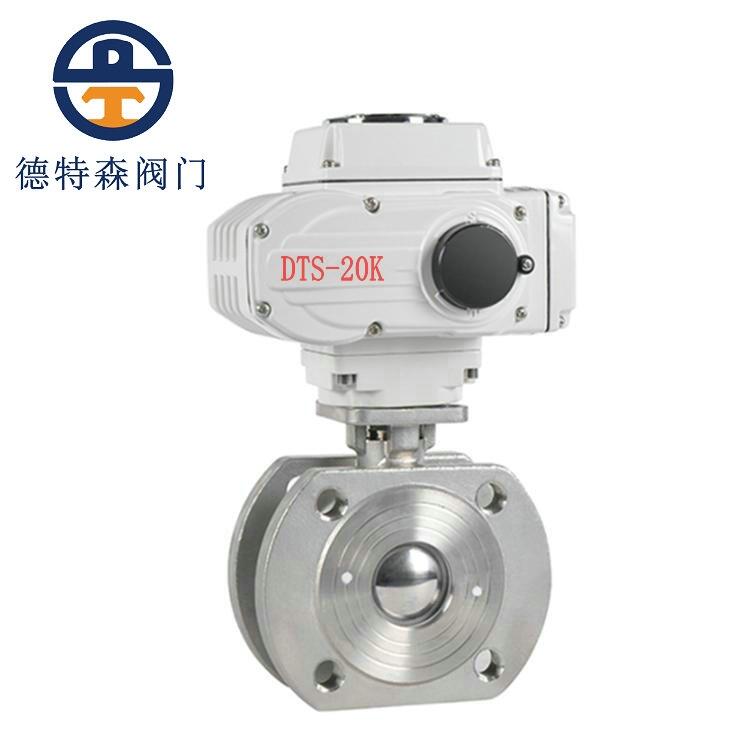

Q971F電動對夾式球閥
Q971F電動對夾式球閥概述：
主要零件材料:
1) 軸 Shaft
不銹鋼 ANSI316
1.4401
UNIX5CrNiMo 17 12
2) 螺母夾 Nut holder
不銹鋼 ANSI304
1.4301
UNIX5CrNi 18 10
3) 防松螺母 Lock nut
不銹鋼 ANSI304
1.4301
UNIX5CrNi 18 10
4) 彈簧 Spring
不銹鋼 ANSI301
1.4310
UNIX12CrNi 17 07
5) 墊圈 Washer
不銹鋼 ANSI304
1.4301
UNIX5CrNi 18 10
6) 壓緊環型螺母 Gland nut ring
不銹鋼 ANSI304
1.4301
UNIX5CrNi 18 10
7) 頂部密封 至p sealing **
聚四氯乙烯 P.T.F.E.
/
/
8) O環 O-Ring **
氟橡膠 VITON
/
/
9) 密封圈 Seals
聚四氯乙烯 P.T.F.E.
/
/
10) O環 O-Ring
氟橡膠 VITON
/
/
11) 環型螺母密封 Ring nut sealing
聚四氯乙烯 P.T.F.E.
/
/
12) 底部密封 Bot至m sealing
聚四氯乙烯 P.T.F.E.
/
/
13) 環型螺母 Ring nut *
不銹鋼 ANSI316
1.4401
UNIX5CrNiMo 17 12
14) 球體 Ball *
不銹鋼 ANSI316
1.4401
UNIX5CrNiMo 17 12
15) 閥體 Body *
不銹鋼 ANSI316
1.4408
/
主要技術參數:
SIZE
1/2"
3/4"
1"
1 1 / 4 "
1 1 / 2 "
2"
2 1 / 2 "
3"
4"
5"
6"
8"
d
15
19
23.5
30
36
45
58
67
76
100
125
195
L
35
38
40
50
60
72
95
118
140
195
260
350
D
95
105
115
135
145
160
180
195
215
245
280
335
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
45
55
65
78
85
100
120
135
155
185
210
265
H
62
70
79
86
92
102
158
172
187
200
240
278
E
110
125
135
150
150
180
250
300
350
650
840
1000
b
14
14
16
16
18
20
22
24
24
26
26
28
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-20
f
2
2
2
3
3
3
3
3
3
3
3
3
Q971F對夾式電動球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
