一、不銹鋼電動三通球閥Q944F-25P產品概述

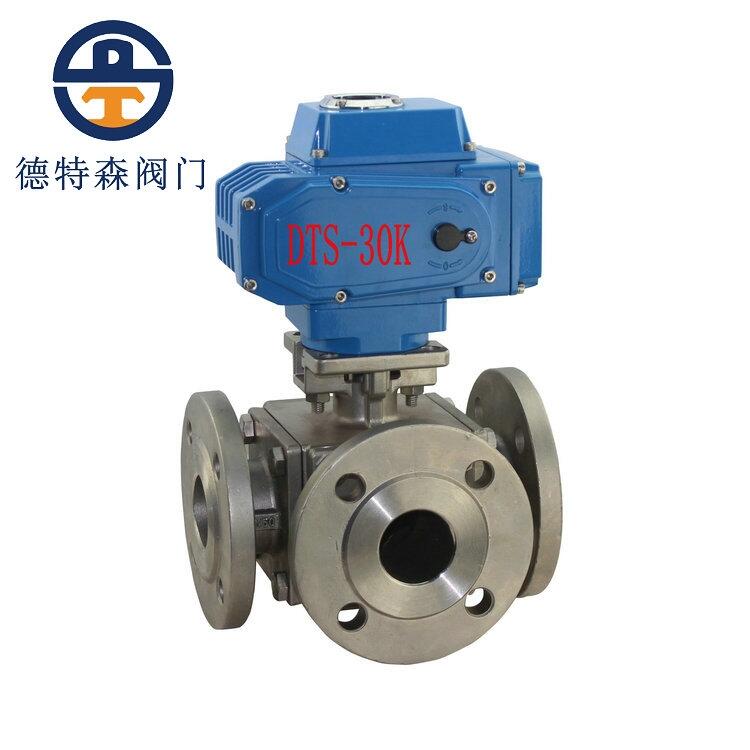

不銹鋼電動三通球閥Q944F-25P由SPQ、DTSGP角行程電動執行機構及防爆型3810系列電動執行機構和L型三通球閥組成，它是我廠綜合國內外先進技術而開發的新型電動三通球閥，用于分流或合流，其標準球芯L型雙口孔道，改變球芯與管道的相對角度，可以對直支管道流體實現不同的組合控制，常用于介質流向的切換，能使相互垂直的兩個通道連接。
不銹鋼電動三通球閥Q944F-25P采用兩閥座密封，具有結構緊湊、外型美觀、密封性能好，廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
二、不銹鋼電動三通球閥Q944F-25P主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q944F/H-C |
Q944F/H-P |
Q944F/H-R |
Q944F/H-RL |
||
|
1 |
閥體 |
WCB |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
2 |
球體 |
WCB+ENP |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
3 |
密封圈 |
PTFE、PPL、柔性石墨 |
|||
|
4 |
閥座/密封面 |
PTFE、PPL、柔性石墨 |
|||
|
5 |
填料 |
柔性石墨/PPL/PTFE |
|||
|
6 |
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
|
8 |
螺母 |
35CrMoA |
304 |
316 |
316L |
|
9 |
墊片 |
PTFE、PPL、柔性石墨 |
|||
三、不銹鋼電動三通球閥Q944F-25P主要執行器技術參數表
|
執行器型號 |
SPQ、DTSGP角行程執行機構；防爆型3810系列 |
|
主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP65(或IP67)；隔爆標志：ExdⅡBT4；手操功能：手柄。 |
|
|
環境溫度：-25～+70℃；環境濕度：≤95% |
四、不銹鋼電動三通球閥Q944F-25P主要外型尺寸表
|
|
|||||||
|
|
|||||||
|
公稱通徑 DN(mm) |
公稱壓力PN25(2.5MPa)主要尺寸(mm) |
||||||
|
L |
L1 |
D |
D1 |
D2 |
b |
z-Φd |
|
|
DN15 |
130 |
65 |
95 |
65 |
45 |
16 |
4-14 |
|
DN20 |
150 |
75 |
105 |
75 |
55/58 |
16 |
4-14 |
|
DN25 |
160 |
80 |
115 |
85 |
65/68 |
16 |
4-14 |
|
DN32 |
180 |
90 |
135/140 |
100 |
78 |
18 |
4-18 |
|
DN40 |
200 |
100 |
145/150 |
110 |
85/88 |
18 |
4-18 |
|
DN50 |
230 |
115 |
160/165 |
125 |
100/102 |
20 |
4-18 |
|
DN65 |
290 |
145 |
180/185 |
145 |
120/122 |
22 |
8-18 |
|
DN80 |
310 |
155 |
195/200 |
160 |
135/138 |
22/24 |
8-18 |
|
DN100 |
350 |
175 |
230/235 |
190 |
160/162 |
24 |
8-23/8-22 |
|
DN125 |
400 |
200 |
270 |
220 |
188 |
28/26 |
8-25/8-26 |
|
DN150 |
480 |
240 |
300 |
250 |
218 |
30/28 |
8-25/8-26 |
|
※注：1、表中以分數表示者，分子為JB/T74~90系列2尺寸(等同于原機標JB74~90-59的尺寸)，分母為JB/T74~90系列1、GB9112~9131(PN1.6、2.5、4.0Mpa)及HGJ44~76尺寸。 |
|||||||
