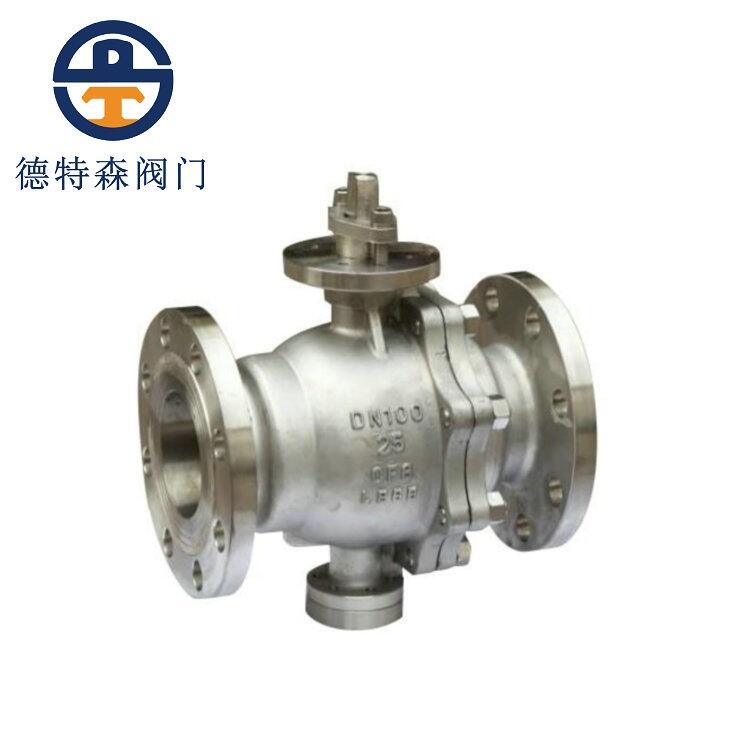

一、不銹鋼固定式球閥Q47W-25P產品概述
Q47H/Y硬密封固定球閥有二片式和三片式兩種閥體結構，閥體可選用鑄鋼、鍛鋼，密封面材料可選用2Cr13、焊司太立合金，公稱壓力:0.6-10.0MPa，公稱通徑:15-1200mm，中法蘭用螺栓連接，上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
Q47H/Y硬密封固定球閥采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性；該閥采用特殊結構裝置的閥桿，不僅確保填料處不會滲漏，且防止了閥桿脫出；我廠可根據用戶的需要，設計成適應粉塵(包括含固體顆粒)，漿料等介質的結構，使球閥耐磨及耐高溫性能更好.
二、不銹鋼固定式球閥Q47W-25P主要零部件材料表
序號
零件名稱
材料名稱
Q47H/Y-C
1
閥體
WCB
2
球體
2Cr13
3
閥桿
2Cr13
4
閥座
2Cr13滲氮
5
墊片
柔性石墨、不銹鋼+柔性石墨、08軟鋼、F304、F316
6
密封面
2Cr13、司太立合金、不銹鋼
7
填料
柔性石墨、編結石墨
8
填料壓蓋
WCB
三、不銹鋼固定式球閥Q47W-25P主要技術參數表
試驗壓力
(MPa)
公稱壓力(MPa)
1.6
2.5
4.0
6.4
10.0
強度試驗
2.4
3.75
6.0
9.6
15.0
密封試驗
1.76
2.75
4.4
7.04
11.0
氣密試驗
0.4～0.7MPa
設計與制造標準
GB12237-89
法蘭尺寸標準
JB/T74～90、GB9112～9131、HG20592-2009、SH3406-96
結構長度標準
GB12221-89
檢驗與試驗標準
JB/T 9092、GB/T13927
