一、產品概述

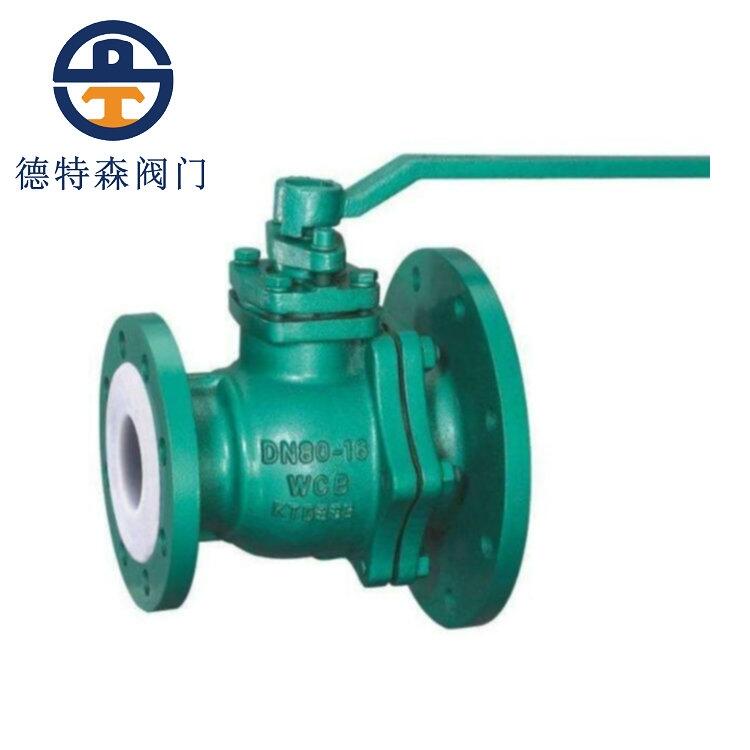

襯氟放料球閥屬法蘭連接手動直通式浮動球球閥，其采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料PTFE(F4)，適用在-200℃～180℃的各種濃度的王水、硫酸、鹽酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路、管線上使用。
放料球閥是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
二、主要技術標準表
|
設計和制造標準 |
GB/T12237 |
|
結構長度標準 |
GB/T12221、HG/T3704-2003 |
|
法蘭尺寸標準 |
GB/T9113.1-26、HG/T20592-2009 |
|
壓力試驗 |
GB/T13927-92 |
|
檢驗試驗 |
JB/T9092-99 |
|
驅動方式 |
手動、氣動、電動 |
|
公稱壓力 |
0.6、1.0、1.6、2.5 |
三、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
FQ41F4-10Z |
FQ41F4-10C |
FQ41F4-10P |
FQ41F4-10R |
FQ41F4-10PL |
FQ41F4-10RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
|
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
緊固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
操作手柄 |
WCB |
|||||
四、主要外形尺寸表
|
公稱通徑 (mm) |
PN10(1.0MPa)主要尺寸(mm) |
重量 |
||||||
|
L |
D |
D1 |
D2 |
Z-φd |
f |
b |
(Kg) |
|
|
DN25/DN50 |
125 |
115/140 |
85/110 |
65/90 |
4-14/4-14 |
3/3 |
17/17 |
6.0 |
|
DN32/DN65 |
135 |
140/160 |
100/130 |
78/110 |
4-18/4-14 |
3/3 |
19/17 |
7.5 |
|
DN40/DN65 |
150 |
150/160 |
110/130 |
85/110 |
4-18/4-14 |
3/3 |
19/17 |
10.0 |
|
DN40/DN80 |
150 |
150/190 |
110/150 |
85/125 |
4-18/4-14 |
3/3 |
19/19 |
10.0 |
|
DN50/DN80 |
165 |
165/190 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
DN50/DN100 |
165 |
165/210 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
DN65/DN100 |
180 |
185/210 |
145/170 |
120/145 |
4-18/4-18 |
3/3 |
21/19 |
20.5 |
|
DN65/DN125 |
180 |
185/240 |
145/200 |
120/175 |
4-18/4-18 |
3/4 |
21/20 |
20.5 |
|
DN80/DN125 |
240 |
200/240 |
160/200 |
135/175 |
8-18/8-18 |
3/4 |
21/20 |
31.0 |
|
DN80/DN125 |
240 |
200/265 |
160/225 |
135/200 |
8-18/8-18 |
3/4 |
21/22 |
31.0 |
|
DN100/DN150 |
260 |
220/265 |
180/225 |
155/200 |
8-18/8-18 |
3/4 |
23/22 |
43.0 |
|
DN100/DN200 |
260 |
220/320 |
180/280 |
155/255 |
8-18/8-18 |
3/4 |
23/24 |
43.0 |
|
注：1、表格中的分子=公稱通徑及相應法蘭尺寸；2、表格中的分母=大端法蘭的法蘭尺寸。 |
||||||||
