一、用途
|
密封圈材料代號 |
適用溫度 |
適用介質 |
|
NR |
≤85℃ |
水、空氣、酸堿類 |
|
CR |
≤85℃ |
水、煤氣、酸堿類 |
|
NBR |
≤100℃ |
水、油品 |
|
CPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
|
FKM |
≤150℃ |
水、蒸汽、強酸堿類 |
二、材料
|
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
|
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
|
閥座密封圈 |
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
|

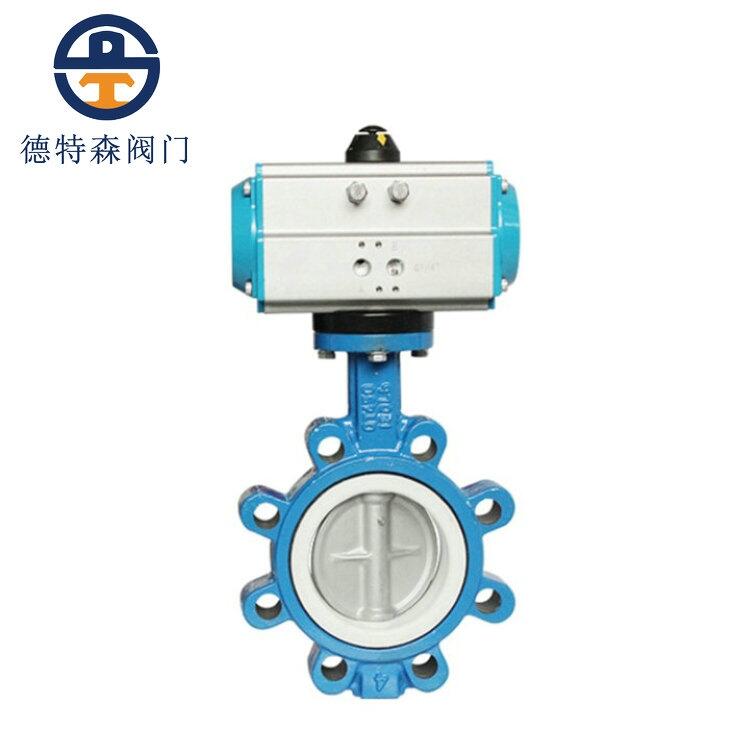

氣動裝置 |
組合件 |
壓力等級：PN（MPa） 1.0 1.6
三、測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置
四、主要尺寸參數
|
公稱通徑DN |
L |
D（mm） |
D1（mm） |
n-d（mm） |
H1 |
H2 |
質量 |
||||
|
PN1.0 |
PN1.0 |
PN1.0 |
PN1.0 |
PN1.0 |
PN1.0 |
PN1.0 |
PN1.0 |
||||
|
50 |
43 |
165 |
165 |
125 |
125 |
4-18 |
4-18 |
94 |
128 |
3 |
3 |
|
65 |
46 |
185 |
185 |
145 |
145 |
4-18 |
4-18 |
93 |
135 |
4 |
4 |
|
80 |
46 |
200 |
200 |
160 |
160 |
8-18 |
8-18 |
105 |
158 |
5 |
5 |
|
100 |
52 |
220 |
220 |
180 |
180 |
8-18 |
8-18 |
115 |
168 |
8 |
8 |
|
125 |
56 |
250 |
250 |
210 |
210 |
8-18 |
8-18 |
128 |
180 |
9.5 |
9.5 |
|
150 |
56 |
285 |
285 |
240 |
240 |
8-22 |
8-22 |
152 |
202 |
12 |
12 |
|
200 |
60 |
340 |
340 |
295 |
295 |
8-22 |
12-22 |
176 |
228 |
19 |
21 |
|
250 |
68 |
395 |
405 |
350 |
355 |
12-22 |
12-26 |
206 |
235 |
32 |
35 |
|
300 |
78 |
445 |
460 |
400 |
410 |
12-22 |
12-26 |
232 |
273 |
50 |
53 |
|
350 |
78 |
505 |
520 |
460 |
470 |
16-22 |
16-26 |
263 |
310 |
78 |
81 |
|
400 |
102 |
565 |
580 |
515 |
525 |
16-26 |
16-30 |
295 |
340 |
95 |
99 |
|
450 |
114 |
615 |
640 |
565 |
585 |
20-26 |
20-30 |
327 |
370 |
122 |
128 |
|
500 |
127 |
670 |
715 |
620 |
650 |
20-26 |
20-30 |
358 |
399 |
202 |
210 |
|
600 |
154 |
780 |
840 |
725 |
770 |
20-30 |
20-36 |
474 |
460 |
270 |
280 |
