一、氣動固定式球閥Q647H-16C產品概述

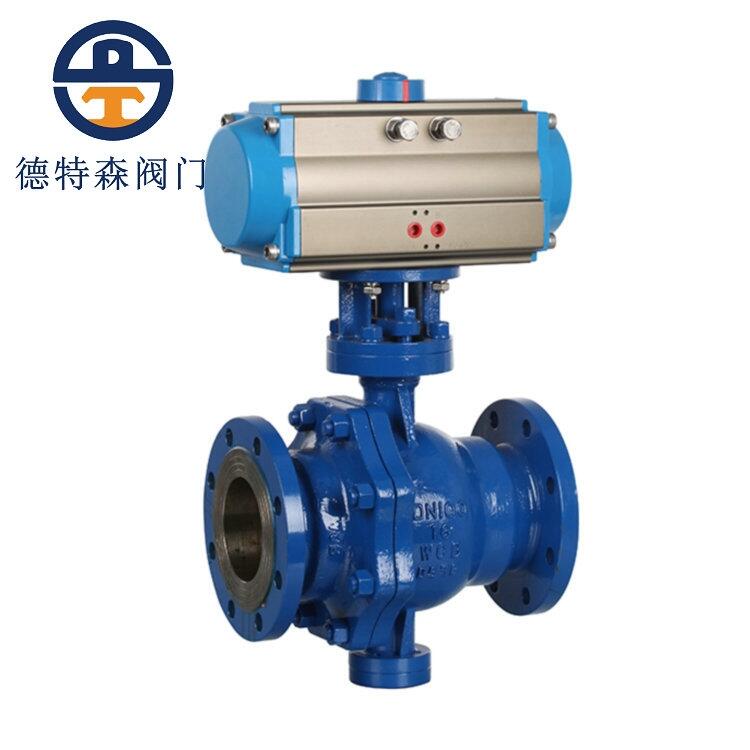

Q647F/H氣動固定球閥是由固定球閥與GT、SR、ST、AT、AW等系列單、雙作用氣動執行器兩部分組成，其球體采用上、下兩根閥桿固定，工作時，流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形，閥桿部分設有自潤滑軸承，減少磨擦，開關扭距小，兩閥座均采用彈簧設預緊，密封采用聚四氟乙烯鑲入鋼圈內，鋼圈后部設有彈簧，保證閥座緊貼球體，當閥門中腔壓力異常升高超過彈簧頂緊力，閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。結構的先進性使氣動固定球閥的密封性能穩定、操作省力，使用壽命長，極適用于長輸管線和一般管線。
Q647F/H氣動固定球閥在各類管路系統中用于截斷或接通介質流通，使介質按照預定的程序輸送到各個指定點，特別適用于高壓、大口徑的場合。
二、氣動固定式球閥Q647H-16C主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
Q647F/H/Y-C |
Q647F/H/Y-P |
Q647F/H/Y-R |
Q647F/H/Y-RL |
||
|
1 |
底座 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
左閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
3 |
下閥軸 |
2Cr13 |
304 |
316 |
316L |
|
4 |
右閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
5 |
球體 |
2Cr13 |
304 |
316 |
316L |
|
6 |
密封圈 |
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼 |
|||
|
7 |
彈簧 |
65Mn、不銹鋼 |
|||
|
8 |
銷 |
25、35、45 |
|||
|
9 |
上閥軸 |
2Cr13 |
304 |
316 |
316L |
|
10 |
填料 |
柔性石墨+不銹鋼/聚四氟乙烯(PTFE) |
|||
|
11 |
支架 |
WCB |
CF8 |
CF8M |
CF3M |
|
12 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3M |
三、氣動固定式球閥Q647H-16C主要性能參數表
|
公稱通徑 (mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
||||
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||||||||||
|
動作范圍 |
0～90° |
|||||||||||||||||||||
|
泄露量Q |
軟密封VI級、硬密封IV級、符合ANSI B16.104標準 |
|||||||||||||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||||||||||||
|
試驗壓力(MPa) |
公稱壓力(MPa) |
|||||||||||||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
||||||||||||||||||
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|||||||||||||||||
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
|||||||||||||||||
|
氣密試驗 |
0.4～0.7MPa |
|||||||||||||||||||||
