西門子溫控閥SKB62-DN100
西門子高溫蒸汽鑄鋼閥 溫控閥

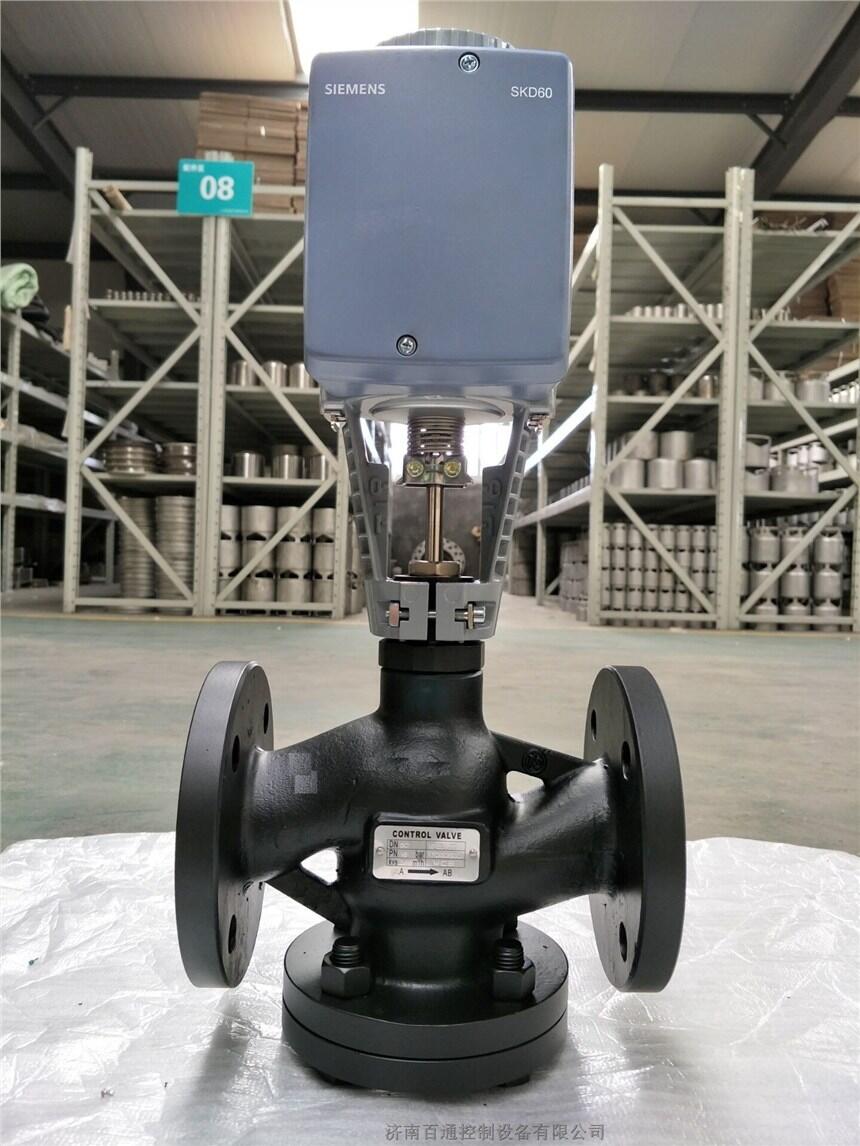

西門子混裝電動溫控閥-鑄鋼材質是西門子混裝溫控閥的一種，因其所配套閥體是我公司自產單閥座結構平衡式閥門，材質是鑄鋼；內部設有壓力平衡裝置，能夠抵消閥芯高壓降產生的推力，有效解決了高壓力現場關斷力的問題，從而降低了執行器的負荷，延長了執行器的壽命，并根據國內蒸汽現場的實際情況作了傳熱隔離措施，更加適應國內現場使用條件。
西門子高溫蒸汽鑄鋼閥 溫控閥
西門子混裝電動溫控閥-鑄鋼材質是西門子混裝溫控閥的一種，因其所配套閥體是我公司自產單閥座結構平衡式閥門，材質是鑄鋼；內部設有壓力平衡裝置，能夠抵消閥芯高壓降產生的推力，有效解決了高壓力現場關斷力的問題，從而降低了執行器的負荷，延長了執行器的壽命，并根據國內蒸汽現場的實際情況作了傳熱隔離措施，更加適應國內現場使用條件。
VVG45鑄鋼電動調節閥 西門子電動調節閥 西門子調節閥
技術參數：
型號：VVG45系列，平衡式
適用介質：高溫蒸汽 ，導熱油
公稱通徑：DN25-DN300
公稱壓力：PN2.5MPa
介質溫度：0..350度（大于200度須加高溫隔熱架）
可以定做硬密封zui高耐溫到400度
閥桿行程：DN25-DN100:20mm
DN125-DN250:40mm
DN300:60mm
適用于閉式和開式管路系統中冷卻水、冷凍水、高溫蒸汽、過熱或飽和蒸汽、導熱油
|
公稱壓力PN
|
4.0MPa
|
|
流量特性
|
等百分比，直線
|
|
可調比
|
大于50
|
|
泄漏量
|
0...0.02%Kvs
|
|
材質
|
閥體
|
鑄鋼
|
|
閥芯，閥座
|
不銹鋼
|
|
閥桿
|
不銹鋼
|
|
密封材料
|
組合專用密封組件：（EPDM O型組合密封，銅制密封片）
|
VVG45鑄鋼電動調節閥應用舉例：
--采暖系統換熱器或換熱機組
--生活熱水系統
--空調水/風系統
--生產工藝用熱溫度控制、壓力控制、壓差控制、流量控制等領域
選擇優質電動調節閥的關鍵點：
選型安裝；斷電安全復位；可調比；泄漏率；調節炷（曲線）；額定壓力；材質；運行壓差；關閉壓差；溫度范圍；流量Kv等等。
具體選型配置，請根據運行工況要求，： 我們將根據客戶所提意見與要求，綜合分析，推薦給客戶zui適合實際需求的產品，并讓客戶知道所選產品的性能特點。
西門子電動溫控閥控制器采用液晶顯示，設定直觀簡易，隨時顯示出水溫度。根據出水溫度的變化，與設定值比較，進行比例積分計算，輸出信號進行調節�，F場出水溫度穩定，對負荷變化引起的波動迅速調整到位，并且不需要進行維護
應用領域
1、熱電廠及熱網換熱站
2、石化、輕紡、印染、食品、醫藥、造紙等熱能動力系統
3、住宅社區、高層建筑的采暖及生活用水系統
4、酒店賓館、機關院校、廠礦企業的采暖及生活供熱
5、文化、體育設施的采暖及熱水供應
三、性能特點
1、控制精確：高精度溫度監控系統可保證調節參數精確
2、運行穩定：PID調節功能可保證出口參數穩定
3、調節靈敏：工業級控制器、電動執行器反映迅速，保證采暖及生活熱水的舒適性要求
4、高效節能：可提高換熱設備或生產設備效率，節約能源
5、性能可靠：核心配件均采用國外著名廠商產品、集成熱工行業世界先進技術，性能卓越、質量可靠。
6、斷電保護：執行器具有彈簧復位功能，當斷電后執行器自動復位使得閥門關閉，保護后面設備停電后不至受損。
7、高溫切斷：控制器有一路開關量輸出，可自行設定，超出設定值立即切斷。
7、全智能化：全自動無人職守、節省運行維護費用。
8、功能多樣：控制器可提供定時等功能
9、安裝簡便：結構緊湊、占地空間小，設備可整體法蘭對接于熱力管網中，安裝快速簡便。
10、操作簡單：友善的控制界面，保證參數設定和指令輸入的正確操作，并
帶手動功能，保證以外情況下仍可正常使用。
四、結構介紹：
1、液壓執行器采用西門子執行器
①電動執行器SQX62 額定推力700N,行程20mm，AC24V，DC0..10V，DC4..20mA，運行時間35s
②電動-液壓執行器SKD62 推力1000N,行程20mm， AC24V，DC0..10V,DC4..20mA
③電動-液壓執行器SKB62 推力2800N,行程20mm， AC24V,DC0..10V，DC4..20mA
④電動-液壓執行器SKC62 推力2800N,行程40mm， AC24V，DC0..10V/DC4..20mA
2、 西門子獨立現場通用控制器（RWD68）
? P及PI 響應的獨立電子式通用控制器
? AC 24 V 工作電壓
? 可通過應用編號選擇應用程序
? 主動式輸入信號的輸入值段可以選擇設定
? 輸出值的范圍和方向可以任意設定
? 兩個通用輸入點用于 Ni 1000, Pt 1000 的電阻溫度傳感器和0…10 V 信號
? 單位可設置為 °C, °F, % 或者無指定單位
? 一個模擬量輸出點輸出 DC 0…10 V 信號, 可以是正向或者反向
? 一個雙位輸出, 正向或者反向
? 一個數字量輸入點用于 晝 / 夜設定切換
? 無需額外工具即可通過控制器上的按鍵進入或者更改所有數據
3、西門子溫度侵入式傳感器QAE2121
西門子溫度傳感器QAE2121采集水溫用于控制或限制供水溫度 , 限制回水溫度 , 控制生活熱水溫度, 溫度范圍(－30－+130℃)。
●適應用暖通空調、環境和通風控制、工業制造智能樓宇高精確度的溫度傳感器/溫度變送器
●浸入式溫度傳感器用于采集水管與水箱中的水溫
●浸入式溫度傳感器用于采集水管與水箱中的水溫
●高精確度的線性鉑、鎳電偶測量元件
●套管浸入式安裝，維護省時方便【浸入式溫度傳感器】
●黃銅套管額定壓力：PNl0
4、閥體采用我公司生產的單閥座結構平衡式閥門，內部設有壓力平衡裝置，能夠抵消閥芯高壓降產生的推力，有效解決了高壓力現場關斷力的問題，從而降低了執行器的負荷，延長了執行器的壽命，并根據國內蒸汽現場的實際情況作了傳熱隔離措施，更加適應國內現場使用條件。適用于開路或閉路中的冷凍水，低壓熱水，生活熱水，高壓熱水，海水，熱油，飽和蒸汽和過熱蒸汽，介質溫度-25-350℃ 口徑：DN32-DN250。
四、運行環境要求
1、-10℃<環境溫度≤55℃
2、環境濕度≤95％
3、海拔高度≤2000m
4、無水滴灰塵及油性灰塵之場所
5、無腐蝕易燃性之氣體、液體
6、堅固無振動之場所
7、確保良好的通風
8、室內安裝使用
|
電動液壓執行器，2800N，用于行程20mm的閥門
|
|
技術參數：
|
|
額定推力
額定沖程
斷電保護
防護等級
環境溫度
介質溫度
安裝位置
工作方式
位置反饋信號
|
2800N
20mm
有
IP54
-15°C...55°C
最大220°C
豎直到水平
電動液壓
DC0-10V/DC4-20mA
|
|
型號概覽：(SKB..)
|
型號
|
工作電壓
|
定位信號
|
安全關閉功能
|
運行時間
|
|
SKB62
|
AC24V
|
DC0-10V/DC4-20mA
|
是(15s)
|
120s開/15s關
|
|
SKB60
|
否
|
|
SKB32.50
|
AC230
|
三位
|
否
|
120s開/15s關
|
|
SKB32.51
|
AC230
|
三位
|
是(10s)
|
120s開/15s關
|
|
SKB82.50
|
AC230
|
三位
|
否
|
120s開/15s關
|
|
SKB82.51
|
AC24
|
三位
|
是(10s)
|
120s開/15s關
|
|
