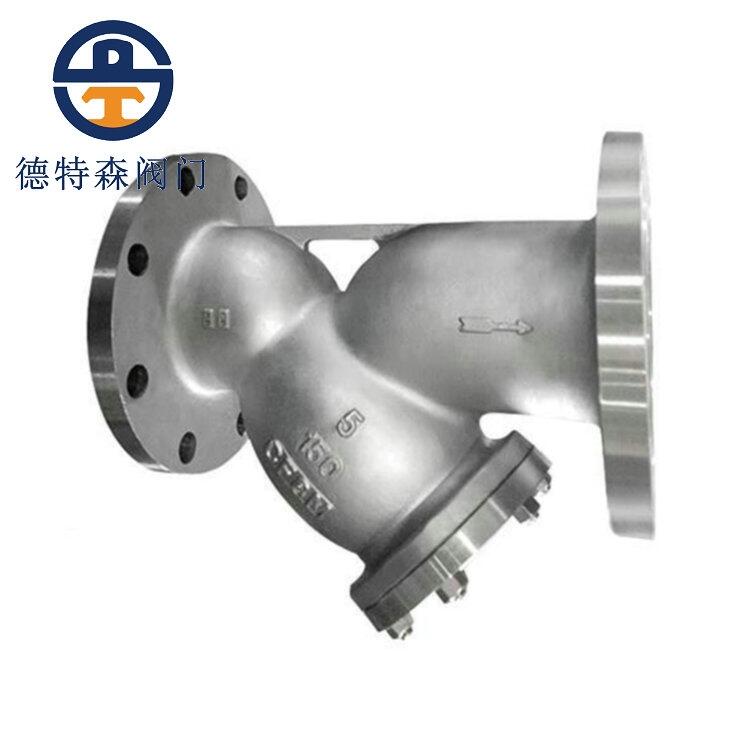

一、美標Y型過濾器產品概述
GL41H美標Y型過濾器是按API16D/ANSIB16.34設計制造標準生產的一款過濾器產品，屬于美標閥門系列，是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用，其連接法蘭標準按ANSIB16.5；檢驗和試壓標準API598；結構長度標準遵循ANSIB16.10標準，材料標準按ANSI/ASTM執行。
我廠生產的美標Y型過濾器可根據客戶不同需要設置過濾網目數，一般通水網為 10~20 目，通氣網為 40~100 目，通油網為 100~160 目，過濾網材質均為不銹鋼(特殊情況可按用戶要求制作過濾網)。
二、美標Y型過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
GL41H-C |
GL41H-P |
GL41H-R |
GL41H-RL |
||
|
1 |
閥體 |
A105 |
F304 |
F316 |
F316L |
|
2 |
閥蓋 |
A105 |
F304 |
F316 |
F316L |
|
3 |
濾網 |
SS304 |
SS304 |
SS316 |
SS316L |
|
4 |
螺栓 |
A193-B7 |
A193-B8 |
||
|
5 |
螺母 |
A194-2H |
A194-8 |
||
|
6 |
墊片 |
PTFE、柔性石墨+SS304 |
|||
|
7 |
排污污塞 |
A105 |
SS304 |
SS316 |
SS316L |
三、美標Y型過濾器主要執行標準表
|
設計制造標準 |
API16D/ANSIB16.34 |
|
結構長度標準 |
ANSIB16.10 |
|
連接法蘭標準 |
ANSIB16.5 |
|
檢驗和試壓標準 |
API598 |
|
材料標準 |
ANSI/ASTM |
四、美標Y型過濾器主要外型尺寸表
|
公稱通徑 SIZE(in) |
壓力等級CLASS150LB尺寸(mm) |
||||||||
|
L |
d |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
|
|
1/2" |
130 |
13 |
89 |
60.5 |
35 |
12 |
1.6 |
4-Φ15 |
69 |
|
3/4" |
150 |
19 |
98 |
70.0 |
43 |
12 |
4-Φ15 |
72 |
|
|
1" |
160 |
25 |
108 |
79.5 |
51 |
12 |
4-Φ15 |
78 |
|
|
11/4" |
180 |
32 |
117 |
89.0 |
64 |
13 |
4-Φ15 |
95 |
|
|
11/2" |
200 |
38 |
127 |
98.5 |
73 |
15 |
4-Φ15 |
105 |
|
|
2" |
203 |
51 |
152 |
120.5 |
92 |
16 |
4-Φ19 |
188 |
|
|
21/2" |
216 |
64 |
178 |
139.5 |
105 |
18 |
4-Φ19 |
205 |
|
|
3" |
241 |
76 |
190 |
152.5 |
127 |
19 |
4-Φ19 |
218 |
|
|
4" |
292 |
102 |
229 |
190.5 |
157 |
24 |
8-Φ19 |
255 |
|
|
5" |
342 |
127 |
254 |
216.0 |
186 |
24 |
8-Φ22 |
290 |
|
|
6" |
406 |
152 |
279 |
241.5 |
216 |
26 |
8-Φ22 |
335 |
|
|
8" |
495 |
203 |
343 |
298.5 |
270 |
29 |
8-Φ22 |
420 |
|
|
10" |
622 |
254 |
406 |
362.0 |
324 |
31 |
12-Φ25 |
495 |
|
|
12" |
698 |
305 |
483 |
432.0 |
381 |
32 |
12-Φ25 |
550 |
|
|
14" |
787 |
337 |
533 |
476.0 |
413 |
35 |
12-Φ25 |
610 |
|
|
16" |
914 |
387 |
597 |
540.0 |
470 |
37 |
16-Φ29 |
675 |
|
|
18" |
978 |
438 |
635 |
578.0 |
533 |
40 |
16-Φ32 |
750 |
|
|
20" |
1016 |
489 |
699 |
635.0 |
584 |
43 |
20-Φ32 |
805 |
|
