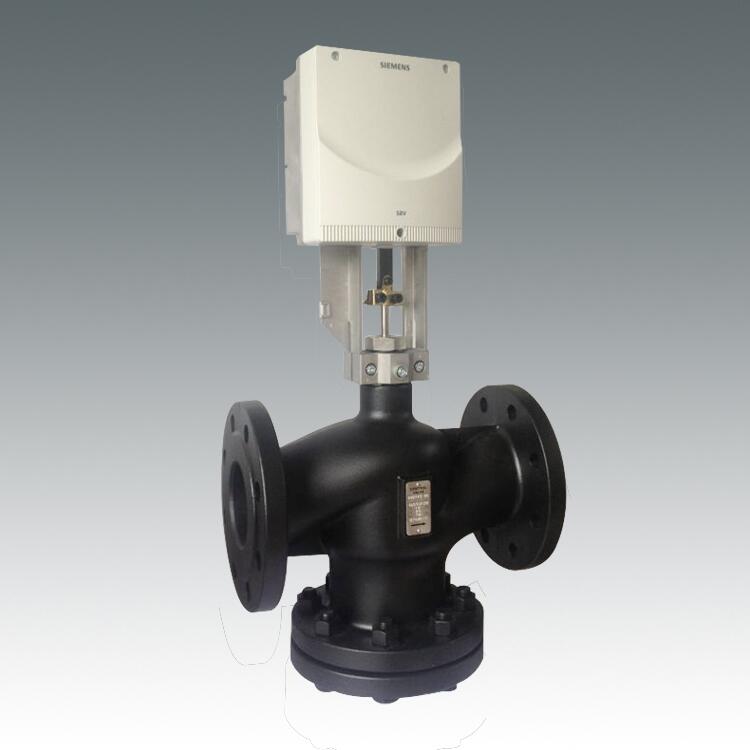

西門子電動調節閥 VVF47..(二通)VXF47..(三通) PN 16，法蘭連接

· 球墨鑄鐵 EN-GJS-250 或更高材質的閥體

· PN 16
· 1-95℃
· DN 50…150
· kvs 40…315 m3/h
· 可以配備 SBX.. 、SBV.. 執行器

鄭州市西門子電動調節閥 VVF47.100 VXF47.100沿襲西門子60 年的閥門和執行器的制造研發經驗

西門子電動兩通調節閥VVF47系列吸收了西門子多年來的閥門與執行器設計制造經驗和成果。例如：座閥閥軸填料函設計等等。
所有西門子生產的產品無論產地均嚴格遵循西門子嚴格的質量管理體系，嚴把每一顆出廠產品的質量關。

鄭州市西門子電動調節閥 VVF47.100 VXF47.100獨特的閥門和執行器組合，便捷安全的閥門與執行器的耦合安裝

西門子電動兩通調節閥VVF47系列簡單明了的閥門和執行器組裝，簡化安裝過程，有效降低了安裝成本。手動搖桿方便了閥門調試過程。獨特的閥門與執行器組合，方便了客戶的選型。

執行器自動調校和內置保護功能確�？刂凭�、安裝調試的便捷和可靠的使用

西門子電動兩通調節閥VVF47系列的執行器自動調校功能，使得閥門能有效地配合應用于不同行程（20 mm/40 mm）的執行器�？蛻艨筛鶕煌P斷壓差需求選擇不同的執行器型號，同時執行器通過自動調校達到預期的精度，而且不需要任何額外人工。
執行器內置的延時繼電器功能有效的保護了電機，以延長產品使用壽命。

鄭州市西門子電動調節閥 VVF47.100 VXF47.100可靠的合作伙伴

西門子電動兩通調節閥VVF47系列從設計、安裝到服務，您在項目每一階段都將得到全面的支持。西門子提供給您各種實用工具，使您能夠快速選型合適的閥門和執行器。工具包括：暖通空調集成工具（HIT），用戶文檔、用戶手冊等。
我們還提供產品的培訓課程，以便您了解最新技術發展。當設備出現故障時，西門子全球服務網絡可確�？焖僦С�，同時在短時間內響應您的服務要求。

鄭州市西門子電動調節閥 VVF47.100 VXF47.100突出特點

■ 產品設計精良，從每個細節優化功能與成本
■ 優化設計以實現便捷安裝和可靠運行
■ 獨特的閥門與執行器的組合，便于客戶選型

鄭州市西門子電動調節閥 VVF47.100 VXF47.100更多產品

鄭州市西門子電動調節閥 VVF47.100 VXF47.100VXF47..西門子三通座閥

VXF47..西門子三通座閥
訂貨型號：VXF47.50,VXF47.65,VXF47.80,VXF47.100,VXF47.125,VXF47.150
閥門材質：球墨鑄鐵EN-GJS-250或更高材質的閥體
閥門口徑：DN50…DN150
閥門kVS: 40…315m3/h

三通閥門參數表

產品型號	DN	kvs [m3/h]	Sv
VXF47.50	50	40	> 50
VXF47.65	65	63
VXF47.80	80	100
VXF47.100	100	160
VXF47.125	125	250
VXF47.150	150	315

鄭州市西門子電動調節閥 VVF47.100 VXF47.100

DN=標稱口徑

kvs=當閥門全開(H100)/閥門前后壓差為100kPa (1 bar) 時,5°C至30°C的水每小時

流過閥門的額定流量

Sv=可調比kvs/kvr

kvr=最小kv值，在100kPa (1 bar)壓差情況下，還可以保持調節特性的最小流量

三通閥門與執行器的配套組合

閥門	執行器
	SBX31、 SBX81、SBX61		SBV31、SBV81、SBV61
	?ps	?pmax	?ps	?pmax
	kPa		kPa
VXF47.50		300
VXF47.65		175		300
VXF47.80		100		250
VXF47.100				200
VXF47.125				100
VXF47.150				75

pmax =閥門兩端的最大允許差壓，在此壓差范圍內相配執行器能在整個行程準確地驅動閥門

pS=在保證執行器可安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差）

VVF47..西門子二通座閥
訂貨型號：VVF47.50,VVF47.65,VVF47.80,VVF47.100,VVF47.125,VVF47.150
閥門材質：球墨鑄鐵EN-GJS-250或更高材質的閥體
閥門口徑：DN50…DN150
閥門kVS： 40…315m3/h

可以配備SBX..、SBV..執行器

鄭州市西門子電動調節閥 VVF47.100 VXF47.100閥門參數表

產品型號	DN	kvs [m3/h]	Sv
VVF47.50	50	40	> 50
VVF47.65	65	63
VVF47.80	80	100
VVF47.100	100	160
VVF47.125	125	250
VVF47.150	150	315

DN=標稱口徑

kvs=當閥門全開 (H100)、閥門前后壓差為 100 kPa (1 bar) 時，5°C至 30°C的水每小時流過閥門的額定流量

Sv=可調比 kvs / kvr kvr=最小 kv值，在100kPa (1 bar)壓差情況下，還可以保持調節特性的最小流量

鄭州市西門子電動調節閥 VVF47.100 VXF47.100閥門與執行器的配套組合

閥門	執行器
	SBX31、SBX81、SBX61		SBV31、SBV81、SBV61
	?ps	?pmax	?ps	?pmax
	kPa		kPa
VVF47.50	300	300
VVF47.65	175	175	400	300
VVF47.80	100	100	250	250
VVF47.100			200	200
VVF47.125			400	300
VVF47.150			400	300

pmax =閥門兩端的最大允許差壓，在此壓差范圍內相配執行器能在整個行程準確地驅動閥門

pS=在保證執行器可安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100鄭州市西門子電動調節閥 VVF47.100 VXF47.100
