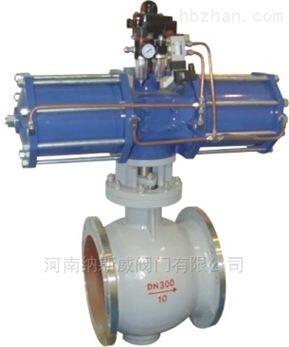

PQ647H氣動偏心半球閥
產品概述
PQ647H氣動偏心半球閥屬于角行程氣動偏心調節閥，是由高精度活塞式氣動執行器及和偏心半球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，氣動偏心調節閥具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
|
|
|
|
|
|
|
氣動偏心半球閥 (配AT氣缸) |
氣動偏心半球閥 (配AW氣缸) |
產品特點
（1）流體阻力小，全通徑的電動球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由于電動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
主要技術參數及性能
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流 |
全腔型 |
14 |
25 |
30 |
55 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
|
60%腔型 |
- |
- |
- |
- |
- |
- |
- |
- |
300 |
510 |
780 |
1050 |
|
|
40%腔型 |
6 |
10 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |
|
|
允許壓差(MPa) |
≤公稱壓力 |
||||||||||||
|
閥體形式 |
整體鑄造球形體 |
||||||||||||
|
閥芯形式 |
偏心旋轉閥芯(帶導流翼) |
||||||||||||
|
流量特性 |
近似等百分比 |
||||||||||||
|
動作范圍 |
全開60° |
||||||||||||
|
泄露量Q |
軟密封VI級、硬密封IV級，符合ANSI B16.104標準 |
||||||||||||
|
基本誤差 |
±1% |
||||||||||||
|
回差 |
±1% |
||||||||||||
|
死區 |
≤1% |
||||||||||||
|
可調范圍 |
全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) |
||||||||||||
|
配置執行機構 |
GT、AT、ST、SR、AW系列單雙作用氣動執行器 |
||||||||||||
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
||||||||||||
主要零件材料
|
執行器型號 |
GT、AT、ST、SR系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要零件材料
|
零件名稱 |
材料 |
|||
|
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
|||
|
填料 |
V型PTFE、柔性石墨 |
|||
主要設計標準
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
主要外形連接尺寸
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
法蘭式 |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
|
對夾式 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
|
|
H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
|
|
H1 |
293 |
312 |
317 |
360 |
393 |
423 |
482 |
568 |
610 |
755 |
/ |
/ |
|
|
A |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
/ |
/ |
|
|
PN1.6MPa法蘭連接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
PN2.5MPa法蘭連接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
|
注：以上的產品介紹，參數，圖片，數據僅用于參考
