西門子蒸汽減溫減壓裝置用來將高溫蒸汽溫度降低至用戶所需的蒸汽參數，包括減溫裝置、減壓裝置、兩部分。
減溫減壓裝置采用國外先進的技術設計而成，其獨特的設計能滿足生產工藝現場的需求：生產工藝現場一般要求負荷變化時，壓力、溫度保持穩定，保證下游用汽設備正常運轉，避免出現質量事故。

一、減溫減壓裝置原理

減溫減壓裝置用來將高溫蒸汽溫度降低至用戶所需的蒸汽參數，包括減溫裝置、減壓裝置、兩部分。

減溫減壓裝置采用國外先進的技術設計而成，其獨特的設計能滿足生產工藝現場的需求：生產工藝現場一般要求負荷變化時，壓力、溫度保持穩定，保證下游用汽設備正常運轉，避免出現質量事故。

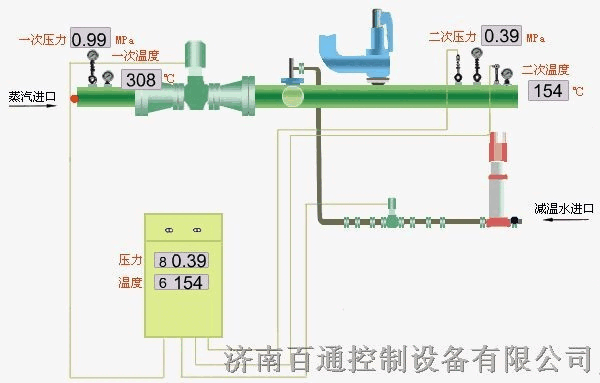

    減壓裝置是將高壓蒸汽節流減壓至用戶所需壓力的實現部分，由平衡式電動減壓閥，壓力傳感器、多功能控制器及節流裝置組成壓力傳感器安裝在蒸汽管道的下游，實時監測減壓后的蒸汽壓力，PI（比例積分）模式調節閥門的開度。無論上游壓力如何變化，下游負荷如何變化，下游蒸汽壓力都保持穩定。

    減溫裝置是蒸汽溫度降低的實現部分，由減溫本體、減溫水系統構成，減溫本體直接接入蒸汽管道。

    減溫水由水泵高壓進入減溫本體，通過噴嘴噴出霧化細小水珠，與過熱蒸汽迅速混合、氣化、吸收過熱蒸汽的熱能，降低過熱蒸汽的溫度。

    原裝進口專業設計的噴嘴采用不銹鋼材質，內部裝有旋轉葉片，噴出的水珠強制有力，承螺旋運動，顆粒細小均勻，霧化效果顯著。

    根據下游溫度傳感器的反饋信號，控制系統PI模式調整水路調節閥，調整減溫水水量，使蒸汽溫度趨近設定值。

二、主要特點

?   減溫探頭直接插入蒸汽管道，結構緊湊，工藝精湛。

?   美國進口專用噴嘴，減溫水噴出均勻實心圓錐體，霧化顆粒細小，大顆粒300μ，承螺旋運動，有利于蒸汽吸收，有效避免汽蝕/閃蒸。

?   完全適合蒸汽流量變化的現場，蒸汽流量變化比達20：1。

?   減溫器探頭采用不銹鋼材料，抗疲勞能力強，耐沖擊，壽命長。

?   減溫水調節閥、執行器德國原裝進口，性能穩定，動作靈敏。

三、技術要求

★ 當蒸汽溫度低于飽和蒸汽溫度時，減溫水將不再蒸發，我們建議減溫后的蒸汽溫度高于飽和蒸汽5℃的小余量，以便得到干蒸汽。

★ 減溫水為冷凝水或軟化水，減溫水壓力高于蒸汽壓力小0.4MPａ，使減溫水達到了霧化效果。

減溫減壓裝置配備了功能完善的熱控柜，可以對蒸汽的溫度，壓力、減溫水泵等進行無人看守控制，能實現如下功能：

?   下游蒸汽溫度自動控制

?   下游蒸汽壓力自動控制

?   蒸汽高溫報警

?   蒸汽高壓報警

?   斷電自動保護，關閉減壓閥

?   減溫水泵啟停按鈕

四、報警功能

多功能數字控制器具有完備的報警功能

?   溫度上限報警

?   溫度下限報警

?   壓力上限報警

?   壓力下限報警

五、特點

?   流線型設計，美觀大方，標準GGD制作

?   原裝進口西門子控制器，控制精度高、穩定可靠

?   可根據用戶需要增加觸摸顯示屏

?   可根據用戶需要增加通訊功能

?   結構緊湊、操作簡單，完全實現“無人看守”功能

?   內部電器元件主要采用德國西門子、梅蘭日蘭，力求電氣運行的可靠

 六、防護等級

符合IP54標準，控制器可在惡劣的環境條件下工作

1．在流量10～100℃的范圍內實現平穩調節；

2．出口蒸汽壓力P2：調節精度不低于1.0級；

3．出口蒸汽溫度T2：調節精度不低于1.5級；

4．噪音：正常運行中，在減溫減壓調節閥下游一米，同時距管道一米處，其噪音不大于80dBA。

七、執行標準

1.《減溫減壓裝置技術條件》JB/T6323-92

2.《電站閥門技術條件》JB/T3595-93

3.《管路法蘭 技術條件》JB/T74-94

4.《管路法蘭 類型》JB/T74-94

5.《管法蘭用石棉橡膠墊片》JB/T87-94

6.《凸面板式平焊鋼制法蘭》JB/T81-94

9、短路、斷路、過載、超壓、聯動保護功能
