XGQ911F-16P電動三片式螺紋球閥原理作用：
用于兩位切斷、調節的場合，用于截斷或接通管路中的介質。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可運轉。電動內螺紋球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。可分別適用于水、蒸汽、油品、醋酸等多種介質。
XGQ911F-16P電動三片式螺紋球閥性能特點：
①動作時間快，輸出穩定，可靠性高；
②結構簡單、體積小、重量輕；
③配套簡單，流通能力大。
XGQ911F-16P電動三片式螺紋球閥技術參數：
|
公稱通徑DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
||||||||||
|
閥體形式 |
三片式精鑄閥體 |
||||||||||
|
連接形式 |
螺紋式、焊接式 |
||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
||||||||||
|
流量特性 |
近似快開型 |
||||||||||
|
動作范圍 |
0～90° |
||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) |
||||||||||
|
基本誤差 |
±1% |
||||||||||
|
回差 |
±1% |
||||||||||
|
死區 |
≤1%(可調) |
||||||||||
|
可調范圍 |
250:1 |
||||||||||
|
配置執行機構 |
可配HQ、CH等系列角行程電動執行機構 |
||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||||||
|
執行器類別 |
CH系列執行器參數 |
HQ系列執行器參數 |
|||||||||
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||||||||||
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|||||||||
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||||||||||
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|||||||||
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|||||||||
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|||||||||
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|||||||||
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|||||||||
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|||||||||
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|||||||||
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|||||||||
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|||||||||
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|||||||||
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|||||||||
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
||||||||||
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
|||||||||||
XGQ911F-16P電動三片式螺紋球閥部件材質：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品 |
腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
XGQ911F-16P電動三片式螺紋球閥外形尺寸：
|
通徑DN |
英寸" |
連接尺寸 |
|||
|
mm |
inch |
L(mm) |
H |
管螺紋d |
重量(Kg) |
|
15 |
1/2" |
75 |
145 |
1/2″ |
0.47 |
|
20 |
3/4" |
80 |
160 |
3/4″ |
0.68 |
|
25 |
1" |
90 |
180 |
1″ |
1.2 |
|
32 |
1 1/4" |
110 |
195 |
1 1/4″ |
1.9 |
|
40 |
1 1/2" |
125 |
205 |
1 1/2″ |
2.7 |
|
50 |
2" |
144 |
225 |
2″ |
3.9 |
|
65 |
2 1/2" |
186 |
275 |
2 1/2″ |
7.1 |
|
80 |
3" |
206 |
295 |
3″ |
11.5 |
|
100 |
4" |
240 |
340 |
4″ |
20.5 |

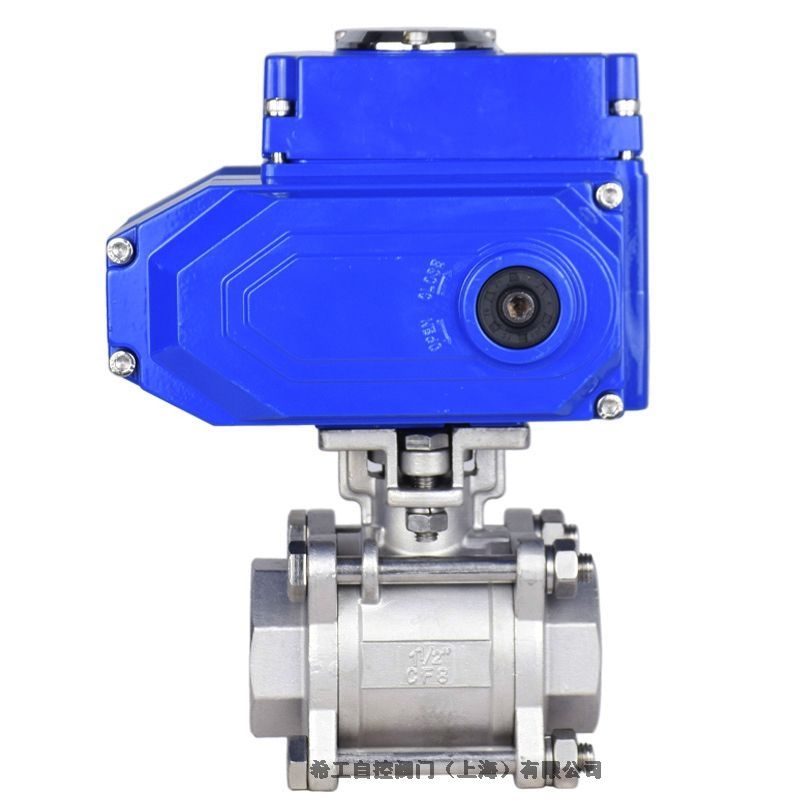

XGQ911F-16P電動三片式螺紋球閥產品實拍：
