XGQ611F-16P氣動二片式螺紋球閥原理作用：
由角行程的氣動執行機構和球閥組成，適用于兩位切斷和調節的場合。球閥分為整體式、兩片式及三片式。內螺紋氣動球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
XGQ611F-16P氣動二片式螺紋球閥性能特點：
①動作時間快，輸出穩定，可靠性高；
②結構簡單、體積小、重量輕；
③配套簡單，流通能力大；
④適合于介質是粘稠，含顆粒，纖維性質的場合；廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制場合。
XGQ611F-16P氣動二片式螺紋球閥技術參數：
|
公稱通徑DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|||||||||
|
閥體形式 |
三片式精鑄閥體、二片式精鑄閥體 |
|||||||||
|
連接形式 |
螺紋式、焊接式 |
|||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||
|
流量特性 |
近似快開型 |
|||||||||
|
動作范圍 |
0～90° |
|||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) |
|||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||
|
可調范圍 |
250:01:00 |
|||||||||
|
配置執行機構 |
可配GT、AT、AR、AW系列單雙作用氣動執行器 |
|||||||||
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
|||||||||
|
執行器型號 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|||||||||
|
供氣壓力 |
0.4～0.7MPa |
|||||||||
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|||||||||
|
環境溫度 |
-30～+70℃ |
|||||||||
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|||||||||
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
||||||||||
XGQ611F-16P氣動二片式螺紋球閥部件材質：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
XGQ611F-16P氣動二片式螺紋球閥外形尺寸：
|
通徑DN |
英寸" |
連接尺寸 |
||||
|
mm |
inch |
L(mm) |
H1 |
管螺紋G |
A |
重量(Kg) |
|
15 |
1/2" |
75 |
145 |
1/2″ |
110 |
0.47 |
|
20 |
3/4" |
80 |
160 |
3/4″ |
110 |
0.68 |
|
25 |
1" |
90 |
180 |
1″ |
140 |
1.2 |
|
32 |
1 1/4" |
110 |
195 |
1 1/4″ |
140 |
1.9 |
|
40 |
1 1/2" |
125 |
205 |
1 1/2″ |
180 |
2.7 |
|
50 |
2" |
144 |
225 |
2″ |
180 |
3.9 |
|
65 |
2 1/2" |
186 |
275 |
2 1/2″ |
200 |
7.1 |
|
80 |
3" |
206 |
295 |
3″ |
250 |
11.5 |
|
100 |
4" |
240 |
340 |
4″ |
250 |
20.5 |

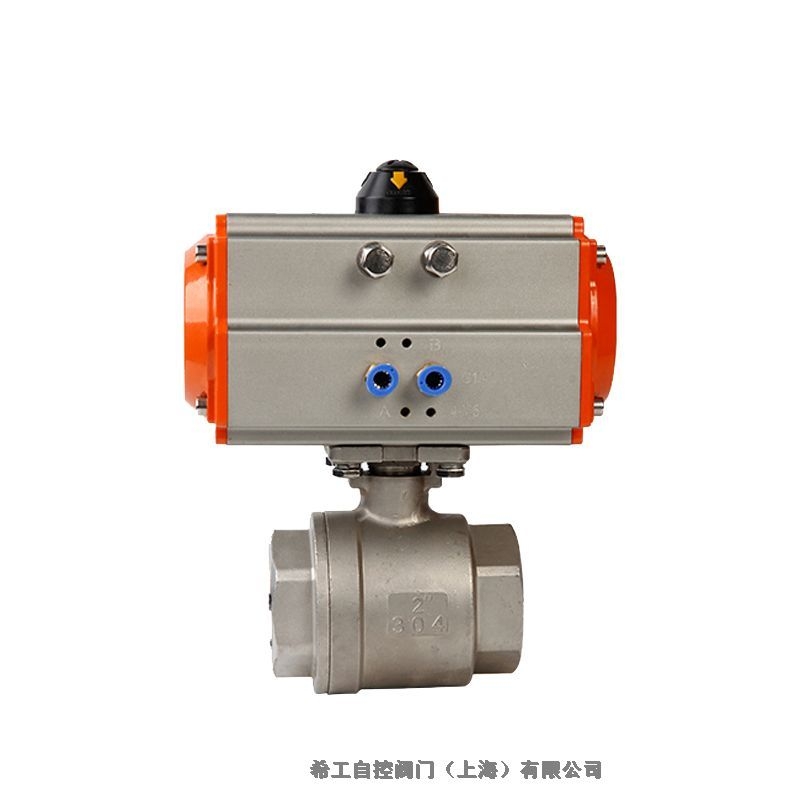

XGQ611F-16P氣動二片式螺紋球閥產品實拍：
