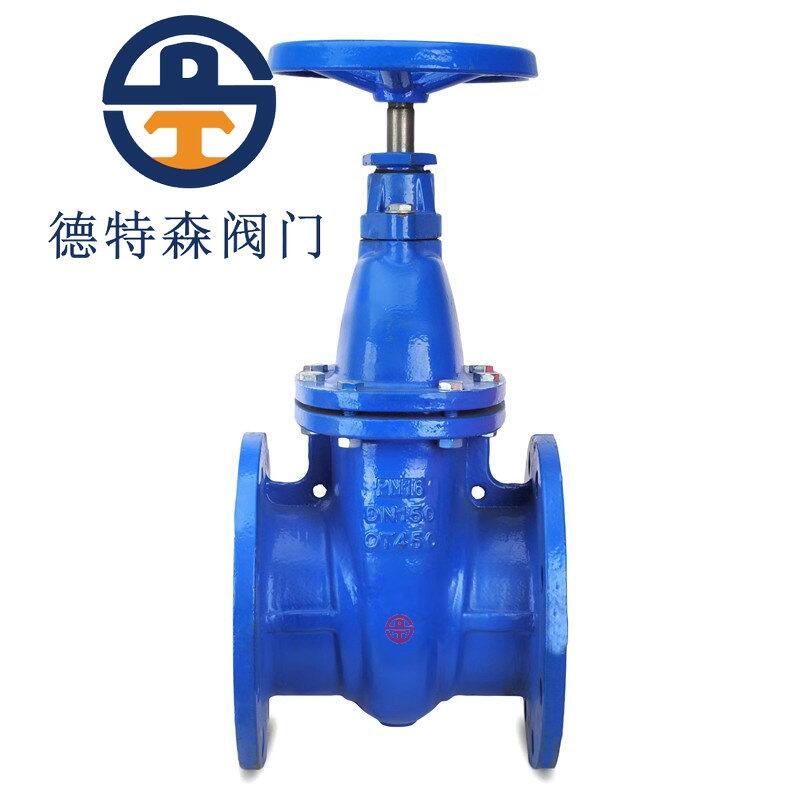

Z45T-16鑄鐵閘閥為暗桿楔式閘閥，有普通閘閥及信號閘閥兩種，特別適用于自動噴水滅火系統及消防栓給水系統管路上，也可在其它各種給排水、石油、化工等管道上用以截斷管路水流。廣泛適用于給排水、煤氣、冶金、石油、化工、制藥、電力、輕紡以及城建等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
Z45T-16鑄鐵閘閥特點
1、暗桿閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質;閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
2、暗桿閘閥楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。
3、暗桿閘閥流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
5、暗桿閘閥介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。
Z45T-16鑄鐵閘閥優點
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于給排水、煤氣、冶金、石油、化工、制藥、電力、輕紡以及城建等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
Z45T-16鑄鐵閘閥設計標準
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動
Z45T-16鑄鐵閘閥技術參數
|
公稱通徑 |
DN（mm） |
DN40～DN2000 |
|||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
|
密封試驗 |
0.66 |
1.1 |
1.76 |
||
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
||
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
||||
|
驅動形式 |
手動、電傳動、齒輪傳動。 |
||||
|
零件名稱 |
材料 |
||||
|
閥體、閥蓋 |
球墨鑄鐵QT450 |
||||
|
閘板 |
球墨鑄鐵QT450+銅合金 |
||||
|
密封圈 |
黃銅 |
||||
|
閥桿螺母 |
青銅 |
||||
|
閥 桿 |
碳鋼 |
||||
|
填 料 |
浸油石棉盤根 |
||||
|
手輪 |
球墨鑄鐵QT450 |
||||
Z45T-16鑄鐵閘閥主要技術參數
|
型號 |
公稱壓力(MPa) |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
|
密封 |
強度 |
||||
|
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油 |
|
Z45T-10 |
|||||
|
Z45W-10 |
≤100℃ |
油品、煤氣 |
|||
Z45T-16鑄鐵閘閥主要零件材料
|
型號 |
閥體、閥蓋、閘板 |
閘板 |
密封圈 |
閥桿螺母 |
閥 桿 |
填 料 |
|
Z45H-25Q |
球墨鑄鐵QT450 |
碳鋼+合金鋼 |
不銹鋼、合金鋼 |
青銅 |
碳鋼、不銹鋼 |
浸油石棉盤根 |
|
Z45W-16Q |
球墨鑄鐵QT450 |
球墨鑄鐵QT450 |
黃銅 |
碳鋼 |
||
|
Z45T-16Q |
球墨鑄鐵QT450 |
球墨鑄鐵QT450+黃銅 |
黃銅 |
碳鋼、黃銅 |
