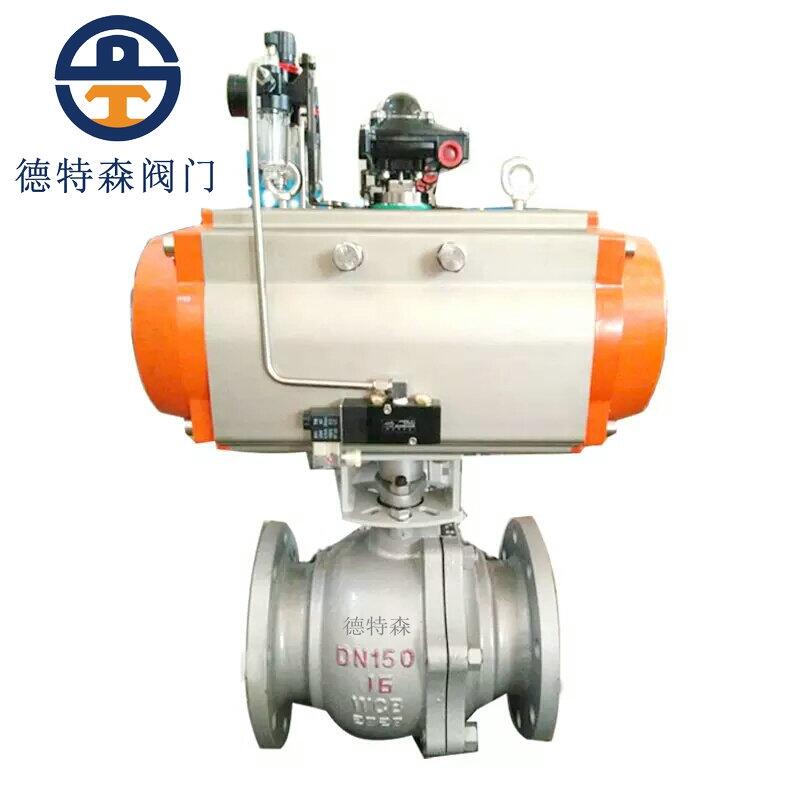

一、氣動球閥Q641H-16C概述：
本閥適用于水、油品、天然氣、非腐蝕粘稠液體等介質中，適用溫度：≦180℃，適用壓力：1.0-6.4Mpa。廣泛應用于化工、石油、輕紡、電力、食品制藥、造紙行業等自動化流體控制系統中。小口徑球閥采用GT型系列執行器：鋁合金殼體，外觀精美，質量輕、耐腐蝕等。
二、氣動球閥Q641H-16C相關參數：
|
公稱壓力 |
GB（1.6、2.5、4.0、6.4MPa），ANSI（150、300Lb)，JIS（10、20K） |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
閥座材料及使用溫度 |
聚四氟乙烯(≦180℃)、特制PPL（≦350℃）、硬質合金(≦425℃) |
|
閥體材質 |
鑄鐵、鑄鋼、304不銹鋼、316不銹鋼等 |
|
防爆等級 |
dⅡBT4(d2c4)(可供普通型、防爆型) |
|
電磁閥電源 |
220VAC、24VDC |
|
供氣壓力 |
0.4～0.7MPa |
|
連接形式 |
對夾式、法蘭式、法蘭尺寸按JB79-59制造 |
|
執行器選型 |
GT單作用和雙作用式、AW大口徑球閥執行器 |
|
執行器配件 |
（1）單電控電磁閥（斷電時常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。（5）特殊使用環境，可選防爆型等。 |
三、Q641F-16C鑄鋼法蘭連接氣動球閥連接參數（單位：mm）：
|
公稱 通徑 |
外形尺寸(參考值) |
連接法蘭尺寸(固定值) |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Φd |
|
|
15 |
130 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
130 |
140/178 |
62/75 |
191/197 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
|
25 |
140 |
140/214 |
62/91 |
193/227 |
115 |
85 |
65 |
16 |
2 |
4-Φ14 |
|
32 |
165 |
164/214 |
75/91 |
212/240 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
165 |
164/246 |
75/101 |
217/255 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
203 |
190/295 |
91/112 |
260/286 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
222 |
210/295 |
101/112 |
293/309 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
241 |
247/395 |
112/139 |
323/349 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
305 |
276/478 |
127/176 |
382/439 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
356 |
348/562 |
159/206 |
468/534 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
394 |
378/724 |
176/228 |
510/582 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
457 |
524/928 |
228/275 |
655/702 |
340 |
295 |
266 |
24 |
3 |
12-Φ22 |
