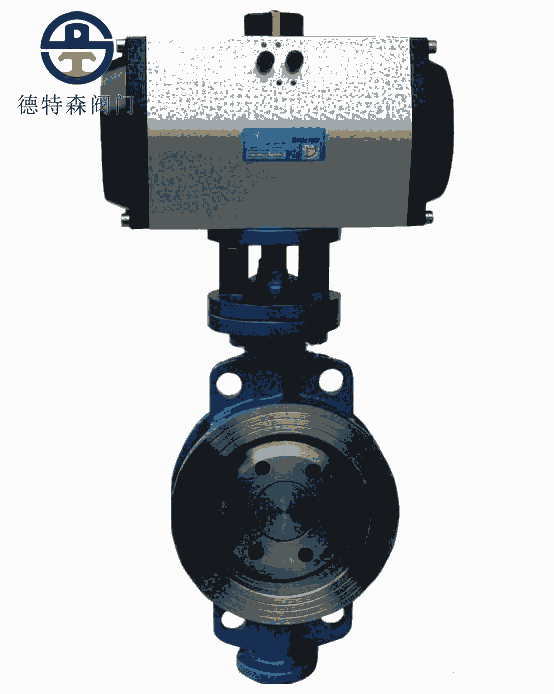

一、福建德特森氣動蝶閥D673H-16C產品概述
福建德特森氣動蝶閥D673H-16C是由金屬硬密封對夾式蝶閥和氣動裝置組成，氣動裝置采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)兩種，齒輪傳動，安全可靠；大口徑蝶閥采用AW型系列氣動執行器，拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式兩種。
福建德特森氣動蝶閥D673H-16C氣動執行器采用齒輪式雙活塞，輸出力矩大，體積小，氣缸選用鋁金材料，重量輕、外形美觀，可在頂部、底部安裝手動操作機構，齒條式連接可調節開啟角度、額定流量，該執行器可選帶電訊號反饋指示及各類附件以實現自動化操作，它的兩端調節螺釘可使金屬硬密封對夾式蝶閥在0°至90°有±4°的可調范圍，確保與蝶閥的同步精度。
二、福建德特森氣動蝶閥D673H-16C主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
鑄鐵、QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼 |
|
2 |
蝶板 |
QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼（鍍硬鉻） |
|
3 |
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
|
4 |
閥桿 |
2Cr13不銹鋼、1Cr13不銹鋼、鉻鉬鋼 |
|
5 |
填料 |
柔性石墨 |
三、福建德特森氣動蝶閥D673H-16C主要外型尺寸表
|
|
|||||||
|
公稱通徑 |
公稱壓力PN6(0.6MPa)尺寸(mm) |
||||||
|
L |
H |
H1 |
A1 |
B1 |
D1 |
Z-Фd |
|
|
DN50 |
43 |
112 |
350 |
180 |
200 |
110 |
4-14 |
|
DN65 |
46 |
115 |
370 |
180 |
200 |
130 |
4-14 |
|
DN80 |
49 |
120 |
380 |
180 |
200 |
150 |
4-18 |
|
DN100 |
56 |
138 |
420 |
180 |
200 |
170 |
8-18 |
|
DN125 |
64 |
164 |
460 |
180 |
200 |
200 |
8-18 |
|
DN150 |
70 |
175 |
555 |
270 |
280 |
225 |
8-18 |
|
DN200 |
71 |
208 |
605 |
270 |
280 |
280 |
12-18 |
|
DN250 |
76 |
243 |
680 |
270 |
280 |
335 |
12-22 |
|
DN300 |
83 |
283 |
800 |
380 |
420 |
395 |
12-22 |
|
DN350 |
92 |
310 |
835 |
380 |
420 |
445 |
16-22 |
|
DN400 |
102 |
340 |
915 |
450 |
470 |
495 |
16-22 |
|
DN450 |
114 |
380 |
960 |
480 |
490 |
550 |
16-22 |
|
DN500 |
127 |
410 |
1020 |
480 |
490 |
600 |
20-22 |
|
DN600 |
154 |
470 |
1225 |
480 |
490 |
705 |
20-26 |
|
DN700 |
165 |
550 |
1355 |
640 |
660 |
810 |
24-26 |
|
DN800 |
190 |
640 |
1470 |
640 |
660 |
902 |
24-30 |
|
DN900 |
203 |
710 |
1545 |
750 |
860 |
1020 |
24-30 |
|
DN1000 |
216 |
770 |
1795 |
850 |
900 |
1120 |
28-30 |
|
DN1200 |
254 |
890 |
1965 |
850 |
900 |
1340 |
32-33 |
|
|
|||||||
|
公稱通徑 |
公稱壓力PN10(1.0MPa)尺寸(mm) |
||||||
|
L |
H |
H1 |
A1 |
B1 |
D1 |
Z-Фd |
|
|
DN50 |
43 |
112 |
350 |
180 |
200 |
125 |
4-18 |
|
DN65 |
46 |
115 |
370 |
180 |
200 |
145 |
4-18 |
|
DN80 |
49 |
120 |
380 |
180 |
200 |
160 |
8-18 |
|
DN100 |
56 |
138 |
420 |
180 |
200 |
180 |
8-18 |
|
DN125 |
64 |
164 |
460 |
180 |
200 |
210 |
8-18 |
|
DN150 |
70 |
175 |
555 |
270 |
280 |
240 |
8-22 |
|
DN200 |
71 |
208 |
605 |
270 |
280 |
295 |
8-22 |
|
DN250 |
76 |
243 |
680 |
270 |
280 |
350 |
12-22 |
|
DN300 |
83 |
283 |
800 |
380 |
420 |
400 |
12-22 |
|
DN350 |
92 |
310 |
835 |
380 |
420 |
460 |
16-22 |
|
DN400 |
102 |
340 |
915 |
450 |
470 |
515 |
16-26 |
|
DN450 |
114 |
380 |
960 |
480 |
490 |
565 |
20-26 |
|
DN500 |
127 |
410 |
1020 |
480 |
490 |
620 |
20-26 |
|
DN600 |
154 |
470 |
1225 |
480 |
490 |
725 |
20-30 |
|
DN700 |
165 |
550 |
1355 |
640 |
660 |
840 |
24-30 |
|
DN800 |
190 |
640 |
1470 |
640 |
660 |
950 |
24-33 |
|
DN900 |
203 |
710 |
1545 |
750 |
860 |
1050 |
28-33 |
|
DN1000 |
216 |
770 |
1795 |
850 |
900 |
1160 |
28-36 |
|
DN1200 |
254 |
890 |
1965 |
850 |
900 |
1380 |
32-39 |
|
|
|||||||
|
公稱通徑 |
公稱壓力PN16(1.6MPa)尺寸(mm) |
||||||
|
L |
H |
H1 |
A1 |
B1 |
D1 |
Z-Фd |
|
|
DN50 |
43 |
112 |
350 |
180 |
200 |
125 |
4-18 |
|
DN65 |
46 |
115 |
370 |
180 |
200 |
145 |
4-18 |
|
DN80 |
49 |
120 |
380 |
180 |
200 |
160 |
8-18 |
|
DN100 |
56 |
138 |
420 |
180 |
200 |
180 |
8-18 |
|
DN125 |
64 |
164 |
460 |
180 |
200 |
210 |
8-18 |
|
DN150 |
70 |
175 |
555 |
270 |
280 |
240 |
8-22 |
|
DN200 |
71 |
208 |
605 |
270 |
280 |
295 |
12-22 |
|
DN250 |
76 |
243 |
680 |
270 |
280 |
335 |
12-26 |
|
DN300 |
83 |
283 |
825 |
380 |
420 |
410 |
12-26 |
|
DN350 |
92 |
310 |
900 |
380 |
420 |
470 |
16-26 |
|
DN400 |
102 |
340 |
980 |
450 |
470 |
525 |
16-30 |
|
DN450 |
114 |
380 |
1030 |
480 |
490 |
585 |
20-30 |
|
DN500 |
127 |
410 |
1105 |
480 |
490 |
650 |
20-33 |
|
DN600 |
154 |
470 |
1310 |
480 |
490 |
770 |
20-36 |
|
DN700 |
165 |
550 |
1435 |
640 |
660 |
840 |
24-36 |
|
DN800 |
190 |
640 |
1605 |
640 |
660 |
950 |
24-39 |
|
DN900 |
203 |
710 |
1745 |
750 |
860 |
1050 |
28-39 |
|
DN1000 |
216 |
770 |
1885 |
850 |
900 |
1170 |
28-42 |
|
DN1200 |
254 |
890 |
2105 |
850 |
900 |
1390 |
32-48 |
|
|
|||||||
|
公稱通徑 |
公稱壓力PN25(2.5MPa)尺寸(mm) |
||||||
|
L |
H |
H1 |
A1 |
B1 |
D1 |
Z-Фd |
|
|
DN50 |
43 |
112 |
350 |
180 |
200 |
125 |
4-18 |
|
DN65 |
46 |
115 |
370 |
180 |
200 |
145 |
8-18 |
|
DN80 |
49 |
120 |
380 |
180 |
200 |
160 |
8-18 |
|
DN100 |
56 |
138 |
420 |
180 |
200 |
190 |
8-22 |
|
DN125 |
64 |
164 |
460 |
180 |
200 |
220 |
8-26 |
|
DN150 |
70 |
175 |
555 |
270 |
280 |
250 |
8-26 |
|
DN200 |
71 |
208 |
605 |
270 |
280 |
310 |
12-26 |
|
DN250 |
76 |
243 |
680 |
270 |
280 |
370 |
12-30 |
|
DN300 |
83 |
283 |
825 |
380 |
420 |
430 |
16-30 |
|
DN350 |
92 |
310 |
900 |
380 |
420 |
490 |
16-33 |
|
DN400 |
102 |
340 |
980 |
450 |
470 |
550 |
16-36 |
|
DN450 |
114 |
380 |
1030 |
480 |
490 |
600 |
20-36 |
|
DN500 |
127 |
410 |
1105 |
480 |
490 |
660 |
20-36 |
|
DN600 |
154 |
470 |
1310 |
480 |
490 |
770 |
20-39 |
|
DN700 |
165 |
550 |
1435 |
640 |
660 |
875 |
24-42 |
|
DN800 |
190 |
640 |
1605 |
640 |
660 |
990 |
24-48 |
|
DN900 |
203 |
710 |
1745 |
750 |
860 |
1090 |
28-48 |
|
DN1000 |
216 |
770 |
1885 |
850 |
900 |
1210 |
28-56 |
|
DN1200 |
254 |
890 |
2105 |
850 |
900 |
1420 |
32-56 |
