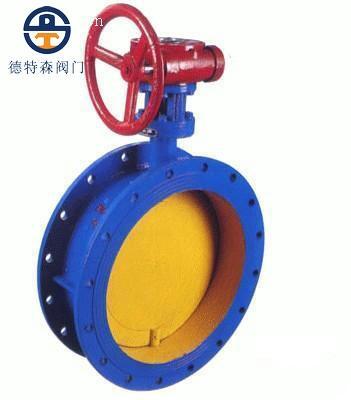

一、福建德特森通風蝶閥D341W-2.5C產品概述
福建德特森通風蝶閥D341W-2.5C是一種法蘭連接，蝸輪驅動，密封圈與閥體材料相同的蝶閥，其采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活， 操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。
福建德特森通風蝶閥D341W-2.5C廣泛應用于冶金、化工、建材、電站、玻璃等行業中的通風以及環保工程的含塵冷風或熱風氣體管道中作為氣體介質調節流量或切斷裝置。
二、福建德特森通風蝶閥D341W-2.5C主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
2 |
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
3 |
密封圈 |
與閥體相同 |
|
4 |
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
5 |
填料 |
氟塑料、柔性石墨 |
三、福建德特森通風蝶閥D341W-2.5C主要性能參數表
|
公稱通徑DN(mm) |
50～2000 |
|||
|
公稱壓力PN(MPa) |
0.05 |
0.25 |
0.6 |
|
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等。 |
|||
四、福建德特森通風蝶閥D341W-2.5C主要外型尺寸表
|
|
||||||||||
|
公稱通徑 |
公稱壓力PN0.5(0.05MPa)-PN2.5(0.25MPa）尺寸(mm) |
參考值 |
||||||||
|
DN(mm) |
L |
H |
H1 |
A1 |
B1 |
D |
D1 |
D2 |
n-d |
(kg) |
|
DN50 |
108 |
70 |
286 |
125 |
193 |
140 |
110 |
88 |
4-18 |
14 |
|
DN65 |
112 |
80 |
306 |
125 |
193 |
160 |
130 |
108 |
4-18 |
15 |
|
DN80 |
114 |
95 |
334 |
125 |
193 |
190 |
150 |
124 |
4-18 |
17 |
|
DN100 |
127 |
105 |
354 |
125 |
193 |
210 |
170 |
144 |
4-18 |
20 |
|
DN125 |
140 |
120 |
384 |
125 |
193 |
240 |
200 |
174 |
8-18 |
25 |
|
DN150 |
140 |
132 |
409 |
125 |
193 |
265 |
225 |
199 |
8-18 |
29 |
|
DN200 |
152 |
160 |
593 |
165 |
183 |
320 |
280 |
254 |
8-18 |
47 |
|
DN250 |
165 |
187 |
650 |
165 |
283 |
375 |
335 |
309 |
12-18 |
67 |
|
DN300 |
178 |
220 |
715 |
165 |
283 |
440 |
395 |
363 |
12-22 |
78 |
|
DN350 |
190 |
245 |
814 |
175 |
334 |
490 |
445 |
413 |
12-22 |
96 |
|
DN400 |
216 |
270 |
863 |
175 |
334 |
540 |
495 |
463 |
16-22 |
130 |
|
DN450 |
222 |
297 |
918 |
175 |
334 |
595 |
550 |
518 |
16-22 |
142 |
|
DN500 |
229 |
322 |
1016 |
210 |
425 |
645 |
600 |
568 |
20-22 |
191 |
|
DN600 |
267 |
377 |
1128 |
210 |
425 |
755 |
705 |
667 |
20-26 |
230 |
|
DN700 |
292 |
430 |
1233 |
210 |
425 |
860 |
810 |
772 |
24-26 |
250 |
|
DN800 |
318 |
487 |
1344 |
210 |
425 |
975 |
920 |
878 |
24-30 |
320 |
|
DN900 |
330 |
537 |
1560 |
320 |
620 |
1075 |
1020 |
978 |
24-30 |
410 |
|
DN1000 |
410 |
587 |
1660 |
320 |
620 |
1175 |
1120 |
1078 |
28-30 |
510 |
|
DN1200 |
470 |
687 |
1890 |
320 |
620 |
1375 |
1320 |
1280 |
32-30 |
720 |
|
DN1400 |
530 |
760 |
2670 |
575 |
714 |
1575 |
1520 |
1480 |
36-30 |
1270 |
|
DN1600 |
600 |
895 |
2810 |
575 |
714 |
1790 |
1730 |
1690 |
40-30 |
1730 |
|
DN1800 |
670 |
995 |
3020 |
575 |
714 |
1990 |
1930 |
1890 |
44-30 |
2750 |
|
DN2000 |
760 |
1095 |
3220 |
656 |
810 |
2190 |
2130 |
2090 |
48-30 |
3050 |
