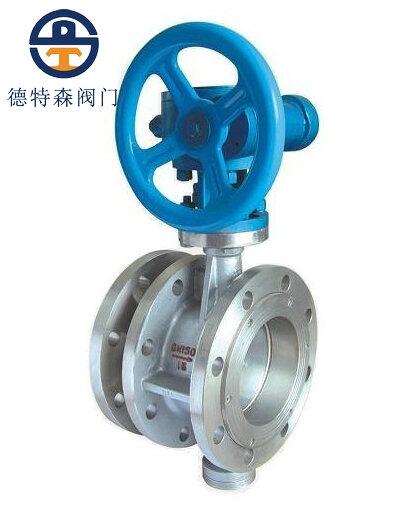

福建德特森伸縮蝶閥SD343H-16C產品概述

SD943H伸縮蝶閥適用于溫度≤425℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。SD943H電動伸縮蝶閥配用的執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。

福建德特森伸縮蝶閥SD343H-16C產品特點

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；

2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便；

3、密封部位可調節更換、密封性能可靠等特點。

福建德特森伸縮蝶閥SD343H-16C技術參數

公稱通徑	DN（mm）	DN50～DN2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤425℃
適用介質	空氣、水、蒸氣、煤氣、油品等。

福建德特森伸縮蝶閥SD343H-16C執行器技術參數

1、電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2、環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3、相對溫度：≤90%(25℃時）
4、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
5、防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6、工作制：為短時10分鐘（可訂制30分鐘）。

福建德特森伸縮蝶閥SD343H-16C零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

福建德特森伸縮蝶閥SD343H-16C產品結構圖

福建德特森伸縮蝶閥SD343H-16C產品結構尺寸

公稱通徑 DN (mm)	連接尺寸（mm）
公稱通徑 DN (mm)	H1	H2	H3	Lmax	Lmin	L	L1	L2	L3	L4	D	D1	Z-Фd
DN50	80	112	248	163	138	151	103	185	103	297	165	125	4-18
DN65	95	112	248	188	152	170	103	185	103	297	185	145	4-18
DN80	98	130	248	192	162	177	103	185	103	297	200	160	8-18
DN100	114	142	248	215	175	205	103	185	103	297	220	180	8-18
DN125	128	174	248	230	185	215	103	185	103	297	250	210	8-18
DN150	139	180	333	240	195	225	103	185	103	297	285	240	8-22
DN200	174	225	333	265	215	245	103	185	103	297	340	295	12-22
DN250	215	266	342	295	235	260	103	185	103	292	405	355	12-26
DN300	245	290	342	302	252	282	118	322	118	250	460	410	12-26
DN350	270	320	342	321	271	301	118	322	118	250	520	470	16-26
DN400	305	400	342	333	283	313	118	322	118	250	580	525	16-30
DN450	325	425	342	354	304	334	118	322	118	250	640	585	20-30
DN500	360	480	342	366	316	346	118	322	118	250	715	650	20-33
DN600	445	520	415	418	368	398	190	322	155	362	840	770	20-36
DN700	505	582	415	445	395	425	190	377	155	362	910	840	24-36
DN800	560	620	365	475	425	455	245	681	190	482	1025	950	24-39
DN900	630	715	365	505	455	485	245	766	268	370	1125	1050	28-39
DN1000	680	760	365	515	465	495	245	766	268	370	1255	1170	28-42
DN1200	795	905	396	562	512	542	245	879	268	405	1485	1390	32-48

福建德特森伸縮蝶閥SD343H-16C安裝注意

1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。

5、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）。
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
