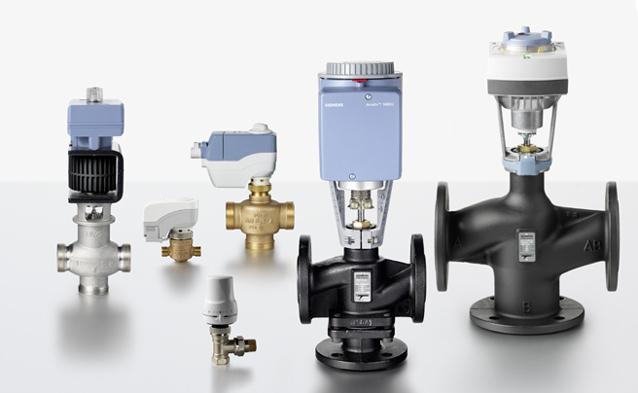

西門子電動調節閥采用原裝進口德國西門 子液壓彈簧復位執行器，具有功耗低，輸出力量大，響應時間短、到位迅速等特點。接受控制系統輸出的開關量或標準模擬量〔DC0-10V或DC4-20mA〕控制信號，并同時輸出閥位反饋信號。電動調節閥采用平衡式閥體，內置平衡組件；可在大壓差工況下長期穩定、精確控制。閥體外密封采用V型環高溫密封組件，排除閥桿卡死或泄漏的隱患。閥芯和閥口一對一研磨，確保內泄漏量低于標準。閥體GB法蘭連接，安裝方便，公稱通徑∶15mm―150mm

西門子電動調節閥電動液壓執行器工作原理為：

1、當輸入信號Y電壓增強的時候，泵（6）推動儲油池（4）中的液壓油到壓力腔（5）中，因此會產生行程，閥桿（10）收縮，閥頭（11）打開。

2、當輸入信號Y電壓減弱的時候，旁通閥（8）打開，允許液壓油通過復位彈簧（7）從壓力腔（5）流回到儲油池（4）中，閥桿（10）伸長，閥頭（11）關閉。

3、當輸入信號Y電壓不變的時候，執行器和閥門保持在當前閥位不動

1、建議將閥門安裝在回水管上，因為在供暖系統中，回水管的溫度較低。這樣可以延長閥芯密封的壽命。

2、水質要求符合 VDI 2035標準。

3、在開式系統中，存在因水垢沉積導致閥塞抱死的可能（閥桿不能正常起落）。因此，在此類應用中，應選用驅動力較大的SKB或SKC系列的執行器。此外，必須定期（每星期二至三次）驅動閥桿運行。注意：閥門的上游必須安裝過濾器。

4、我們經常建議在閉式系統中，閥前也要安裝過濾器來增強閥門的工作可靠性。

5、介質溫度低于0°C時，需使用ASZ6.5電子閥桿加熱元件來防止密封套內的閥芯凍結。出于安全性的考慮，該加熱元件的工作電壓設計為AC 24 V，功率為30 W

為了確定西門子執行器所配閥門0%和100%的形成位置。閥門和執行器初次匹配時要進行行程的校驗。執行器必須和閥門進行機械連接，給執行器24VAC電，就可以進行行程校驗了。

1、檢查并確保閥門的手動調節器設置在自動的位置，即閥門有執行器控制。

2、執行器印制板上有一個鎖孔（如圖1所示），將鎖孔內進行短接（例如用螺絲刀），執行器即開始行程校驗的過程：

a、執行器轉到“0行程”位置（1），閥門關閉，綠燈LED閃爍；

b、然后執行器轉到“100行程”位置（2），閥門開啟，綠燈LED閃爍；

c、儲存測量值。校驗過程結束，綠燈LED亮（正常運行）；

d、執行器移到控制信號Y或Z控制的位置（3）。
