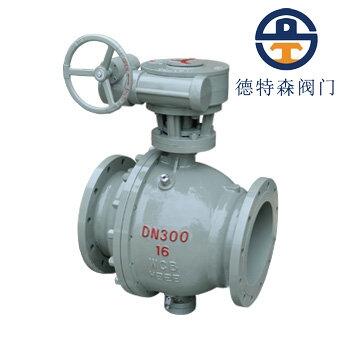

一、德特森球閥Q347F-16產品概述
Q347F/PPL軟密封固定球閥可按客戶需求訂制，閥體可選用鑄鋼、鍛鋼，密封面材料可選用聚四氟乙烯(PTFE)、加坡纖增強聚四氟乙烯(PTFE+GLASS)、對位聚笨(PPL)，公稱壓力:0.6-10.0MPa，公稱通徑:15-1200mm，本產品具有性能優異，可靠性高，用途廣泛，價格合理等優點，適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
Q347F/PPL軟密封固定球閥兩分式和三段式固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，其在管道上主要用于切斷、分配和改變介質流動方面，它的樞軸結構保證了準確的球體位置，標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能，該球閥閥前、閥后、閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放，樞軸采用防吹出保護結構，低摩擦系數的軸承等。
二、德特森球閥Q347F-16主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
Q347F-C |
||
|
1 |
閥體 |
WCB |
|
2 |
球體 |
2Cr13 |
|
3 |
閥桿 |
2Cr13 |
|
4 |
閥座 |
聚四氟乙烯(PTFE)、加坡纖增強聚四氟乙烯(PTFE+GLASS)、對位聚笨(PPL) |
|
5 |
墊片 |
聚四氟乙烯(PTFE)+不銹鋼/柔性石墨齒形墊片 |
|
6 |
閥桿座 |
聚四氟乙烯(PTFE)+不銹鋼/柔性石墨 |
|
7 |
填料 |
聚四氟乙烯(PTFE)、增強柔性石墨 |
|
8 |
填料壓蓋 |
WCB |
三、德特森球閥Q347F-16主要技術參數表
|
試驗壓力 (MPa) |
公稱壓力(MPa) |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
|
氣密試驗 |
0.4～0.7MPa |
||||
|
設計與制造標準 |
GB12237-89 |
||||
|
法蘭尺寸標準 |
JB/T74～90、GB9112～9131、HG20592-2009、SH3406-96 |
||||
|
結構長度標準 |
GB12221-89 |
||||
|
檢驗與試驗標準 |
JB/T 9092、GB/T13927 |
||||
|
溫度 |
(PTFE)-29℃～150℃、(PTFE+GLASS)-29℃～200℃、(PPL)-29℃～300℃ |
||||
|
介質 |
水 、蒸汽 、油品 |
||||
四、德特森球閥Q347F-16主要外形尺寸表
|
|
|||||||||
|
公稱通徑 DN(mm) |
公稱壓力PN16（1.6MPa）尺寸(mm) |
||||||||
|
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
|
DN32 |
140 |
135 |
100 |
78 |
16 |
4-φ18 |
30 |
85 |
160 |
|
DN40 |
165 |
145 |
110 |
85 |
16 |
4-φ18 |
32 |
95 |
230 |
|
DN50 |
178 |
160 |
125 |
100 |
16 |
4-φ18 |
43 |
107 |
230 |
|
DN65 |
190 |
180 |
145 |
120 |
18 |
4-φ18 |
70 |
142 |
400 |
|
DN80 |
203 |
195 |
160 |
135 |
20 |
8-φ18 |
110 |
152 |
400 |
|
DN100 |
305 |
215 |
180 |
155 |
20 |
8-φ18 |
150 |
178 |
500 |
|
DN125 |
356 |
245 |
210 |
185 |
22 |
8-φ18 |
200 |
252 |
500 |
|
DN150 |
394 |
280 |
240 |
210 |
24 |
8-φ23 |
230 |
278 |
600 |
|
DN200 |
457 |
335 |
295 |
265 |
26 |
12-φ23 |
260 |
395 |
600 |
|
DN250 |
533 |
405 |
355 |
320 |
30 |
12-φ25 |
283 |
480 |
800 |
|
DN300 |
610 |
460 |
410 |
375 |
30 |
12-φ25 |
380 |
585 |
800 |
|
DN350 |
686 |
520 |
470 |
435 |
34 |
16-φ25 |
425 |
625 |
800 |
|
DN400 |
762 |
580 |
525 |
485 |
36 |
16-φ30 |
492 |
720 |
800 |
|
DN500 |
914 |
705 |
650 |
608 |
44 |
20-φ34 |
555 |
840 |
830 |
|
DN600 |
1067 |
840 |
770 |
718 |
48 |
20-φ41 |
675 |
1050 |
830 |
|
DN700 |
1245 |
910 |
940 |
788 |
50 |
24-φ41 |
850 |
1150 |
830 |
