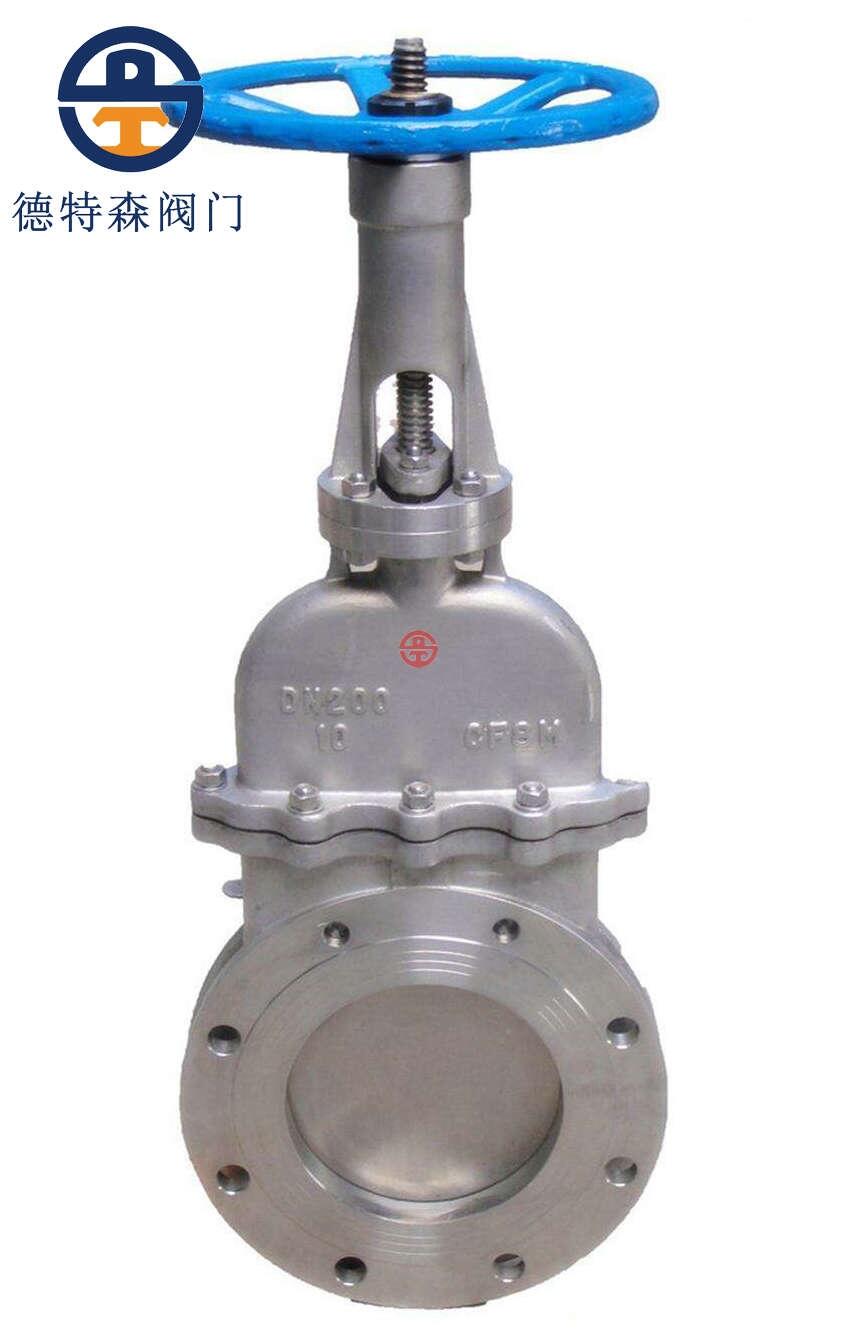

PZ43手動對夾式刀形閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。 閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
公稱壓力
（MPa)
殼體試驗
（MPa)
密封試驗
（MPa)
工作溫度
適用介質
1.0
1.5
1.1
≤100℃
紙漿、污水、煤漿、灰、渣水混和物
1.6
2.4
1.8
≤100℃
體、蓋
閘閥
閥桿
密封面
不銹鋼、碳鋼、灰鑄鐵
碳鋼、不銹鋼
不銹鋼
橡膠、四氟、不銹鋼、硬質合金
公稱壓力PN10（1.0MPa）
DN（mm）
L
D1
D2
H
N-M
D0
W(Kg)
DN50
48
100
125
285
4-M16
180
8
DN65
48
120
145
298
4-M16
180
10
DN80
51
135
160
315
4-M16
220
12
DN100
51
155
180
365
8-M16
220
14
DN125
57
185
210
400
8-M16
230
22
DN150
57
210
240
475
8-M20
280
29
DN200
70
265
295
540
8-M20
360
38
DN250
70
320
350
630
12-M20
360
66
DN300
76
368
400
780
12-M20
400
100
DN350
76
428
460
885
16-M20
400
119
DN400
89
482
515
990
16-M22
400
195
DN450
89
532
565
1100
20-M22
530
285
DN500
114
585
620
1200
20-M22
530
389
DN600
114
685
725
1450
20-M27
600
529
DN700
127
800
840
1700
24-M27
600
790
DN800
127
898
950
2000
24-M30
680
850
DN900
154
998
1050
2300
28-M30
680
900
DN1000
165
1110
1160
2500
28-M30
700
1050
DN1200
190
1325
1380
2800
32-M36
800
1300
概述
PZ43手動對夾式刀形閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa，使用溫度 ≤100℃ 情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。
產品特點
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
主要性能規范
主要零部件材質
主要外形及連接尺寸(mm)
