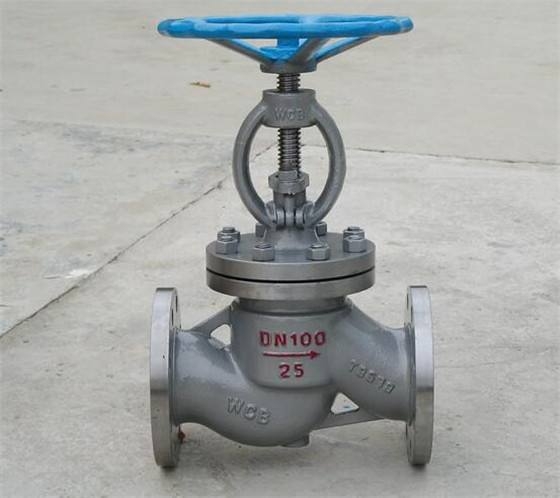

◆J41H截止閥概述：
截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
|
公稱壓力MPa |
試驗壓力 |
適用溫度℃ |
適用介質 |
|
|
強度(水)MPa |
密封(水)MPa |
|||
|
1.0 |
1.5 |
1.1 |
425℃ |
水、蒸汽、油品等 |
|
1.6 |
2.4 |
1.8 |
||
|
2.5 |
3.8 |
2.8 |
||
|
4.0 |
6.0 |
4.4 |
||
|
6.4 |
9.6 |
7.1 |
||
|
10.0 |
15.0 |
11.0 |
||
◆J41H截止閥主要性能規范：
◆J41H截止閥結構和作用原理：
1.本閥為法蘭連接，執行GB/T12235標準。
2.本閥由閥體、閥蓋、閥瓣、閥桿、閥桿螺母及手輪等零件組成，靠轉動手輪使閥桿轉動，閥桿帶動閥瓣上升或下降來達到啟閉的目的。
◆J41H截止閥結構特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，磨擦力小，壽命較長
4、閥體、閥蓋的設計經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。
5、閥桿與閥桿螺母的螺紋傳動采用了適度的配合間隙和獨特的牙型修正處理，保證了閥門驅動的靈活性和閥門關閉狀態的自鎖性。在閥瓣與閥桿頭部接觸處，鑲嵌了一塊硬質不銹鋼材料，使該處不至于因擠壓而變形，或因銹蝕而影響閥瓣動作的靈活性
6、法蘭連接截止閥可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
◆J41H截止閥采用標準：
設計規范：GB/T 12235-2007
結構長度：GB/T 12221-2005
法蘭連接：JB/T79、JB/T82或按用戶要求
試驗與檢驗：JB/T 9092-99、GB/T13927-2008
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
◆J41H截止閥主要零件材質：
|
零件名稱 |
零件材質 |
|||
|
閥體、閥蓋 |
WCB |
CF8 |
CF3 |
CF8M |
|
閥瓣 |
WCB＋2Cr13 |
304 |
304L |
316 |
|
閥桿 |
2Cr13 |
304 |
304L |
316 |
|
閥桿螺母 |
ZCuAL10Fe3 |
ZCuAL10Fe3 |
ZCuAL10Fe3 |
ZCuAL10Fe3 |
◆J41H截止閥保管、安裝及使用注意事項：
1.本產品應保存在干燥的倉庫內，嚴禁露天存放。
2.長期存放，要定期保養。
3.本產品可裝在任意管路及任意位置，安裝時介質流向要與閥體上的箭頭方向相一致。
4.手輪不能作起吊用。
5.安裝前要進行試壓檢驗，符合要求方可安裝。
6.安裝前應把管道和閥門內腔清理干凈。
7.產品安裝后不應受較大外力。
8.順時針旋轉手輪為關閉，反之為開啟，啟閉過程不應增加任何輔助杠桿。
9.使用工況要和性能規范中要求相一致。
◆可能發生的故障及消除方法：
|
可能發生故障 |
發生故障原因 |
消除方法 |
|
密封面滲漏 |
1.密封面間夾有雜物及污垢。 2.密封面損壞。 |
1清洗密封面污垢及雜物。 2.重新修整密封面。 |
|
填料滲漏 |
1.填料壓蓋未擰緊。 2.填料不足。 3.填料失效。 |
1.均勻壓緊填料。 2.增加填料。 3.更換新填料。 |
|
法蘭連接 密封面滲漏 |
1.中法蘭螺栓未擰緊或松緊不勻。 2.連接法蘭密封面損壞。 |
1.將螺栓均勻擰緊。 2.重新修整法蘭密封面。 |
