概述：
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
產品性能參數
|

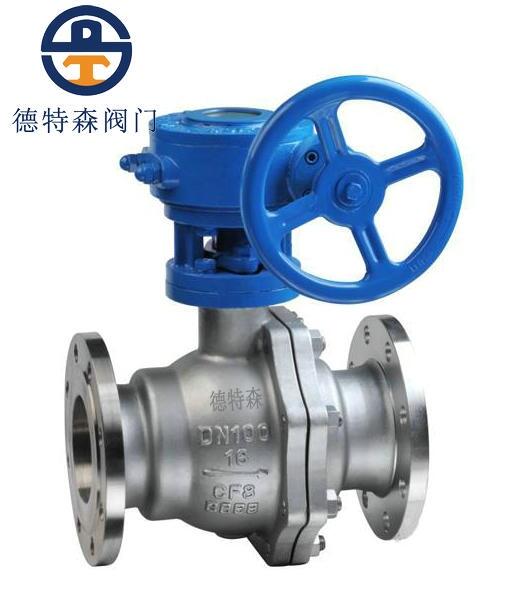

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力 /MPa |
適用溫度 /℃ |
適用介質 |
|
Q341F-16R |
16 |
1.6 |
≤180 |
硝酸類 |
|
Q341F-25R |
25 |
2.5 |
||
|
Q341F-40R |
40 |
4.0 |
||
|
Q341Y-16R |
16 |
1.6 |
≤450 |
水、氣、油含顆粒介質 |
|
Q341Y-25R |
25 |
2.5 |
||
|
Q341Y-40R |
40 |
4.0 |
||
產品零部件材料
|
Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥零部件材料 |
||||
|
型號 |
材料 |
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
Q341F-16R |
CF8M |
316 |
PTFE、增強 PTFE |
PTFE |
|
Q341F-25R |
||||
|
Q341F-40R |
||||
|
Q341Y-16R |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q341Y-25R |
||||
|
Q341Y-40R |
||||
產品外形及結構尺寸
|
Q341F、Q341Y 型 PN16 蝸桿傳動球閥主要外形及結構尺寸（mm） |
||||
|
DN |
L |
D |
H |
重量/kg |
|
125 |
320 |
245 |
542 |
110 |
|
150 |
360 |
280 |
572 |
130 |
|
200 |
457 |
335 |
638 |
200 |
|
250 |
533 |
405 |
828 |
245 |
|
300 |
610 |
460 |
948 |
500 |
