一、產品概述

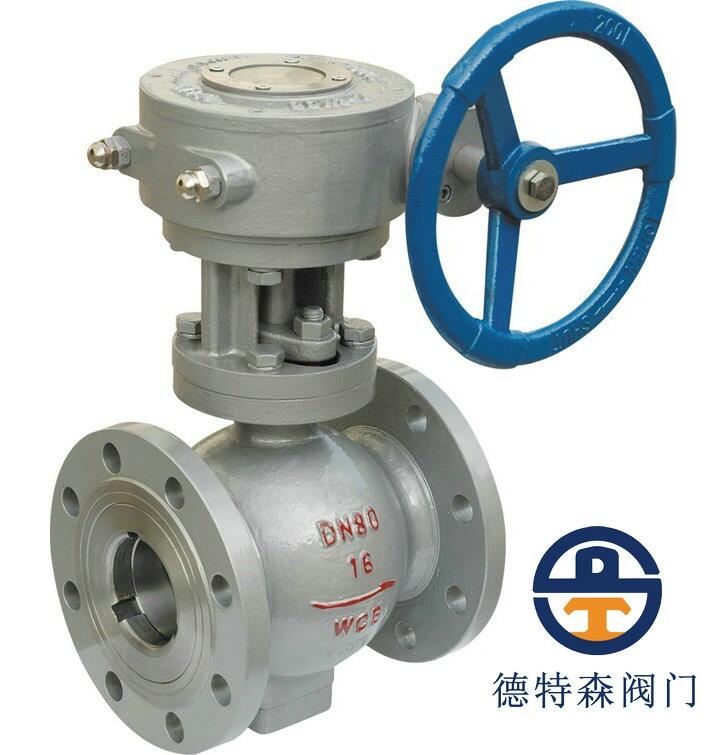

雙偏心半球閥是我廠吸取了不同結構的球閥、V 型球閥和軌道球閥等的優點而開發出的新產品。該閥采用雙偏心密封結構，磨損小，力矩小，密封性能好，使用壽命長，其閥座和半球體采用特殊硬化工藝處理，特別適應苛刻工況下耐磨損，耐沖刷，耐腐蝕，耐高溫的要求。
雙偏心半球閥的半球體采用雙偏心設計，密封效果可靠，瞬間脫開，力矩小，使用壽命長，可應用在輸送顆粒類介質的苛刻工況中，該閥閥座采用浮動設計，降低加工 難度，保證閥座中心線與半球體球面中心點重合，從而提高密封性能。閥座與閥體有間隙，裝配時利用半球體定位可自動找正中線，保證閥座密封面與半球體球面全 接觸，解決了因加工精度誤差造成的泄漏，提高了球閥的使用性能及壽命。雙偏心半球閥按密封性能分為硬密封和軟密封兩種，廣泛應用于電力、石油、化工、造 紙、輕防、食品、制造、航空航天等領域。
二、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
1 |
閥體/閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
2 |
球體 |
WCB+硬鉻 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
3 |
閥桿 |
20Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
4 |
閥座 |
WCB+PTFE/堆焊 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr2Mo1V/PTFE |
|
5 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
6 |
螺栓 |
35CrmoA |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
7 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
三、主要性能規范表
|
公稱壓力 PN(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
常溫最大工作壓力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
殼體強度試驗壓力(Mpa) |
1.0 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
|
氣密封試驗壓力 (Mpa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
高壓密封試驗壓力(Mpa) |
0.7 |
1.1 |
1.76 |
2.75 |
4.4 |
7.1 |
|
滲漏率
|
＜0.1×DNmm3/s (符合GB/T13927-2008標準) |
|||||
|
適用溫度 (℃) |
軟密封：-46℃~280℃；硬密封：-46℃~545℃ |
|||||
|
適用介質 |
天然氣、水蒸氣、油品類、酸堿類、煤粉煤灰、廢渣、泥漿、含顆粒狀、含纖維等介質。 |
|||||
|
傳動形式 |
蝸輪傳動 |
|||||
