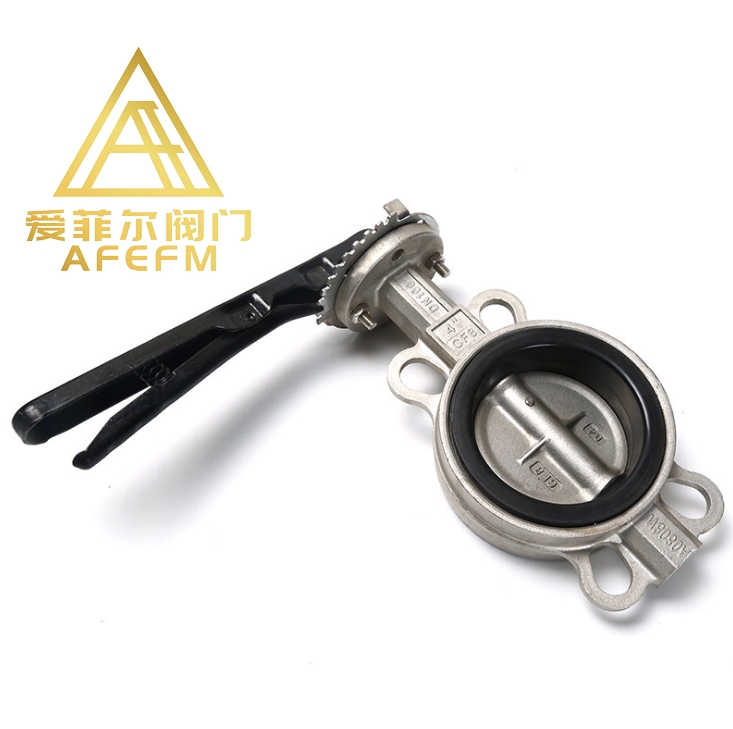

設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216
部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
一、用途
|
密封圈材料代號 |
適用溫度 |
適用介質 |
|
NR |
≤85℃ |
水、空氣、酸堿類 |
|
CR |
≤85℃ |
水、煤氣、酸堿類 |
|
NBR |
≤100℃ |
水、油品 |
|
EPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
|
FKM |
≤150℃ |
水、蒸汽、強酸堿類 |
二、材料
|
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
|
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
|
閥座密封圈 |
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
|
手柄 |
鋁合金、碳鋼 |
壓力等級：PN（MPa） 1.0 1.6
三、測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
四、主要尺寸參數
|
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
S |
H3 |
質量 |
|
40 |
1.6 1.0 |
1.6 1.0 |
33 |
150 |
110 |
4-18 |
55 |
100 |
235 |
27 |
2 |
|
50 |
43 |
165 |
125 |
4-18 |
64 |
120 |
235 |
27 |
2.5 |
||
|
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
235 |
27 |
4.5 |
||
|
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
265 |
27 |
5.5 |
||
|
100 |
52 |
220 |
180 |
8-18 |
90 |
145 |
265 |
27 |
6.5 |
||
|
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
365 |
32 |
11.5 |
||
|
150 |
56 |
285 |
240 |
8-22 |
135 |
175 |
365 |
32 |
13.5 |
聲明：本文中所有文字、數據、圖片均只適用于參考。
