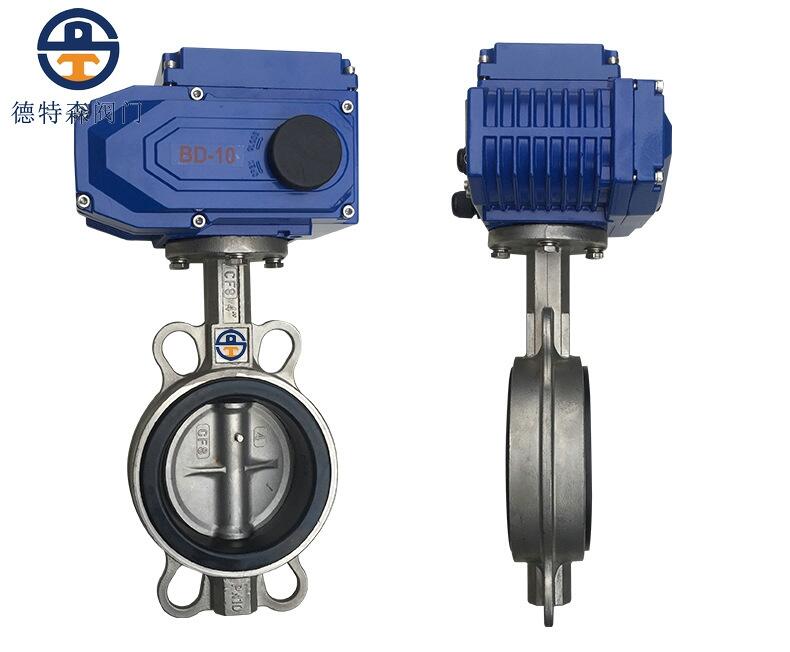

一、不銹鋼電動蝶閥D971X-10P產品概述：
本廠研制的對夾式軟密封電動蝶閥，結構緊湊，密封可靠，使用壽命長，廣泛用于水廠、電廠、鋼廠、造紙、化工、建筑等流體管道控制系統中，作為調節和截止使用。
二、電動執行器相關參數：
|
SP系列精小型電動執行機構技術參數 |
閥 體 參 數 |
||
|
電 源 |
AC110、220、380V/DC24 |
公稱通徑 |
DN50～1200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN0.6、1.0、1.6Mpa |
|
任選功能 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
|
動作時間 |
9秒/15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
|
環境溫度 |
-30°～80° |
閥座密封 |
橡膠等 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線對夾式 |
|
限 位 |
電氣、機械二重限位 |
適用溫度 |
≤120℃ |
|
防護等級 |
IP-67(防爆外殼:ExdⅡ BT4) |
適用介質 |
水、氣、油品及弱腐蝕性流體 |
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
特 點 |
零泄漏、壽命長 |
三、不銹鋼電動蝶閥D971X-10P特點：
1、密封材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
2、整體烤漆、能有效地防止銹蝕且只要更換閥座密封材料，就可用于不同介質。
3、本產品具有雙向密封效果，安裝時不受介質流向的影響，也不受空間位置的影響，可任意安裝。
四、不銹鋼電動蝶閥D971X-10P主要技術參數
|
公稱通徑DN（mm) |
50～1200 |
||
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃，氟橡膠：-20℃～180℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性等流體介質 |
||
|
泄 漏 率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
五、不銹鋼電動蝶閥D971X-10P主要零部件材料及制造標準：
|
零件名稱 |
材料 |
制造標準 |
GB/T122387-89 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
結構長度標準 |
GB12221-89 |
|
閥軸 |
2Cr13 |
檢驗標準 |
GB/T13927-92 |
|
密封圈 |
丁腈耐油橡膠 |
|
|
|
填料 |
柔性石墨 |
|
|
六、不銹鋼電動蝶閥D971X-10P主要外形連接尺寸（單位：mm）
|
DN |
L |
H |
H1 |
L1 |
L2 |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
D |
Z-Фd |
D |
Z-Фd |
D |
Z-Фd |
||||||
|
50 |
43 |
63 |
438 |
125 |
125 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
453 |
125 |
125 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
478 |
125 |
125 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
519 |
125 |
125 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
713 |
325 |
245 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
749 |
325 |
245 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
843 |
325 |
245 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
947 |
363 |
313 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
1013 |
363 |
313 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
1046 |
363 |
313 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
1135 |
363 |
313 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
1328 |
465 |
439 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
1226 |
546 |
481 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1394 |
556 |
546 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1534 |
556 |
546 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1159 |
556 |
546 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1748 |
706 |
617 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
640 |
1805 |
706 |
632 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
2035 |
706 |
632 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
