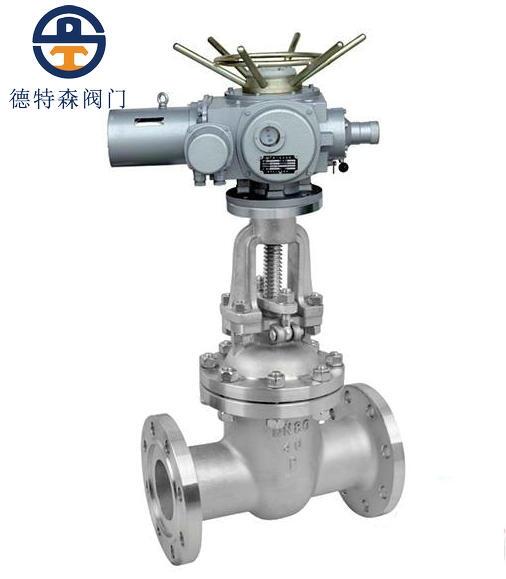

不銹鋼電動閘閥Z941W-25P主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
電動閘閥設計、制造標準
1．設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92
不銹鋼電動閘閥Z941W-25P主要性能規范
|
公稱壓力(MPa) |
試驗壓力(MPa) |
|||
|
殼體 |
密封(液) |
密封(氣) |
上密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.8 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.6 |
0.6 |
17.6 |
不銹鋼電動閘閥Z941W-25P適用范圍
|
殼體材料 |
適用介質 |
適用溫度（℃） |
|
碳素鋼(C型) |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼(P型) |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼(R型) |
醋酸類 |
≤200 |
|
鉻鉬鋼(I型) |
水、蒸汽、油品 |
≤550 |
不銹鋼電動閘閥Z941W-40P主要連接及外形尺寸(PN40)
|
公稱通徑DN(in) |
主要外形尺寸及連接尺寸(mm) |
電動裝置 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
z-Φd |
f |
f2 |
H |
||
|
Z940、Z941、Z942 |
|||||||||||
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
3 |
4 |
617 |
ZB15 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
3 |
4 |
665 |
ZB15 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
3 |
4 |
680 |
ZB15 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
3 |
4 |
752 |
ZB15 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
3 |
4.5 |
846 |
ZB20 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
3 |
4.5 |
908 |
ZB20 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
3 |
4.5 |
1087 |
ZB40 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
3 |
4.5 |
1243 |
ZB40 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
3 |
4.5 |
1429 |
ZC45 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
4 |
4.5 |
168 |
ZC60 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-Φ34 |
4 |
5 |
1738 |
ZC90 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-Φ41 |
4 |
5 |
1897 |
ZC120 |
|
450 |
1050 |
680 |
610 |
560 |
524 |
60 |
20-Φ41 |
4 |
5 |
2104 |
ZC180 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
20-Φ48 |
4 |
5 |
2401 |
ZC180 |
