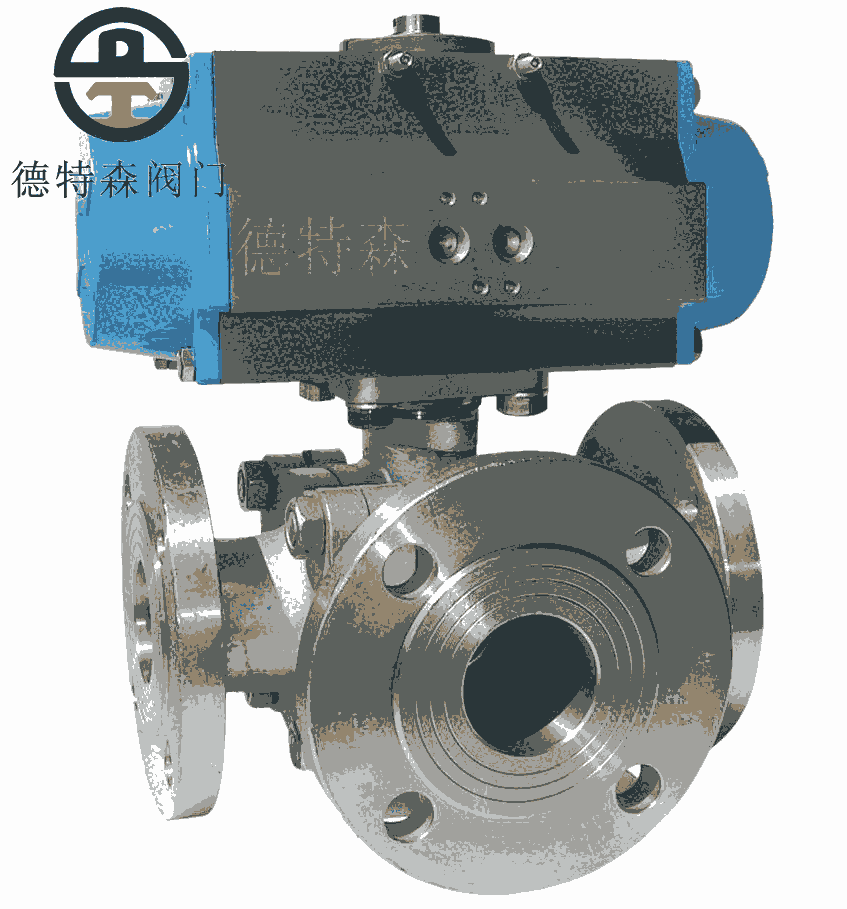

一、Q645F-25P氣動三通球閥產品概述
Q645F-25P氣動三通球閥是由角行程活塞式氣動執行器和具有四閥座密封的T型三通浮動球閥組成，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。T型氣動三通球閥執行器與閥體的直接連接減少了發生故障的機率。
Q645F-25P氣動三通球閥采用法蘭連接使管路能保持良好密封性能，便于維修更換和管路的封閉。
二、Q645F-25P氣動三通球閥主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q645F/H-C |
Q645F/H-P |
Q645F/H-R |
Q645F/H-RL |
||
|
1 |
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
2 |
填料 |
PTFE、PPL、柔性石墨 |
|||
|
3 |
球體 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
4 |
密封圈 |
PTFE、PPL |
|||
|
5 |
墊片 |
PTFE、PPL |
|||
|
6 |
閥座、閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
三、Q645F-25P氣動三通球閥主要執行器技術參數表
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、Q645F-25P氣動三通球閥主要外型尺寸表
|
|
|||||||||
|
公稱通徑 DN(mm) |
公稱壓力PN16(1.6MPa)主要尺寸(mm) |
||||||||
|
L |
L1 |
H |
W |
D |
D1 |
D2 |
n-φd |
||
|
DN15 |
150 |
75 |
185 |
140 |
95 |
65 |
46 |
4-14 |
|
|
DN20 |
150 |
75 |
191 |
140 |
105 |
75 |
56 |
4-14 |
|
|
DN25 |
180 |
90 |
193 |
140 |
115 |
85 |
65 |
4-14 |
|
|
DN32 |
200 |
100 |
212 |
164 |
140 |
100 |
76 |
4-18 |
|
|
DN40 |
220 |
110 |
217 |
164 |
150 |
110 |
84 |
4-18 |
|
|
DN50 |
240 |
120 |
260 |
190 |
165 |
125 |
99 |
4-18 |
|
|
DN65 |
260 |
130 |
293 |
210 |
185 |
145 |
118 |
4-18 |
|
|
DN80 |
280 |
140 |
323 |
247 |
200 |
160 |
132 |
8-18 |
|
|
DN100 |
320 |
160 |
382 |
276 |
220 |
180 |
156 |
8-18 |
|
|
DN125 |
380 |
190 |
468 |
348 |
250 |
210 |
184 |
8-18 |
|
|
DN150 |
440 |
220 |
510 |
378 |
285 |
240 |
211 |
8-22 |
|
|
DN200 |
550 |
275 |
655 |
524 |
340 |
295 |
266 |
12-22 |
|
|
|
|||||||||
|
公稱通徑 DN(mm) |
公稱壓力PN25(2.5MPa)主要尺寸(mm) |
||||||||
|
L |
L1 |
H |
W |
D |
D1 |
D2 |
n-φd |
||
|
DN15 |
150 |
75 |
185 |
140 |
95 |
65 |
46 |
4-14 |
|
|
DN20 |
150 |
75 |
191 |
140 |
105 |
75 |
56 |
4-14 |
|
|
DN25 |
180 |
90 |
193 |
140 |
115 |
85 |
65 |
4-14 |
|
|
DN32 |
200 |
100 |
212 |
164 |
140 |
100 |
76 |
4-18 |
|
|
DN40 |
220 |
110 |
217 |
164 |
150 |
110 |
84 |
4-18 |
|
|
DN50 |
240 |
120 |
260 |
190 |
165 |
125 |
99 |
4-18 |
|
|
DN65 |
260 |
130 |
293 |
210 |
185 |
145 |
118 |
8-18 |
|
|
DN80 |
280 |
140 |
323 |
247 |
200 |
160 |
132 |
8-18 |
|
|
DN100 |
320 |
160 |
382 |
276 |
235 |
190 |
156 |
8-22 |
|
|
DN125 |
380 |
190 |
468 |
348 |
270 |
220 |
184 |
8-26 |
|
|
DN150 |
440 |
220 |
510 |
378 |
300 |
250 |
211 |
8-26 |
|
|
DN200 |
550 |
275 |
655 |
524 |
360 |
310 |
274 |
12-26 |
|
