襯氟立式止回閥H42F46-16C

產品價格：￥600（人民幣）

規格：N80、DN100、DN150、DN200

發貨地：福建愛菲爾閥門廠

品牌：

最小起訂量：1臺

福建愛菲爾閥門有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：福建愛菲爾閥門有限公司

商鋪名稱：福建愛菲爾閥門有限公司

聯系人：洪小杰（先生）

聯系手機：

固定電話：

企業郵箱：561455993@qq.com

聯系地址：福建省南安市侖蒼鎮寶成工業區寶成路152號愛菲爾閥門廠

郵編：362304

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

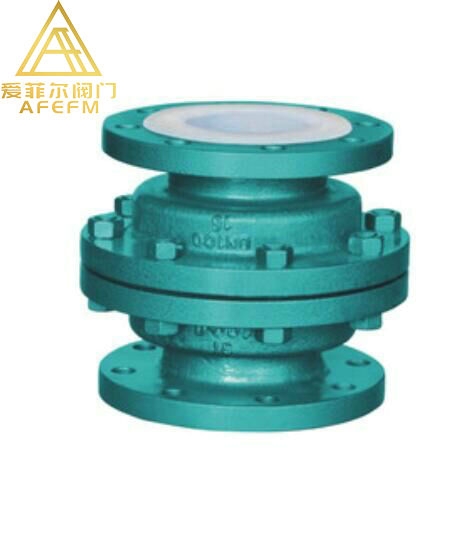

H42F46襯氟升降立式止回閥

產品簡介

襯氟升降式式止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

結構特點

1、 升降直通式止回閥

主要型號有H41S型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可靠，一般只能安裝在水平管路上。

2、 升降立式止回閥

主要型號有H42S型、H72S型、H40S型，其中H40S型是一種新型結構，閥瓣為球型，共同特點是閥瓣沿閥體通路軸線做升降運動，一般應安裝在垂直管路。

3、 旋啟式止回閥

主要型號有H44S型，H74S型單瓣旋啟式和H76S型雙瓣旋啟式，閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路。

4、 蝶式止回閥

主要型號有H47PO型，結構為軟密封雙偏心法蘭連接，微阻緩閉蝶形止回閥閥外設計了緩閉裝置，有利于減少流阻和振動，減少水錘影響。

技術參數及執行標準

	升降直通式	升降立式	對夾升降立式	單瓣旋啟式	雙瓣旋啟式	蝶式
公稱通徑(mm)	DN15~500	15~500	DN15~300	DN15~500	DN50~1200	DN200~1800
公稱壓力(MPa)	PN0.6~1.6	PN0.6~1.6	PN0.6~2.5	PN0.6~2.5	PN0.6~4.0	PN0.6~1.6
閥門材料	灰鑄鐵、碳鋼、不銹鋼
襯里材料	PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE					GXPO
適用介質	詳見防腐襯里材料
工作溫度(℃)	詳見防腐襯里材料
設計制造	GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
結構長度	GB/T 12221-1989
連接法蘭	JB/T 82.1-94、GB/T9113.1-2000
壓力試驗	GB/T 13927-1992
