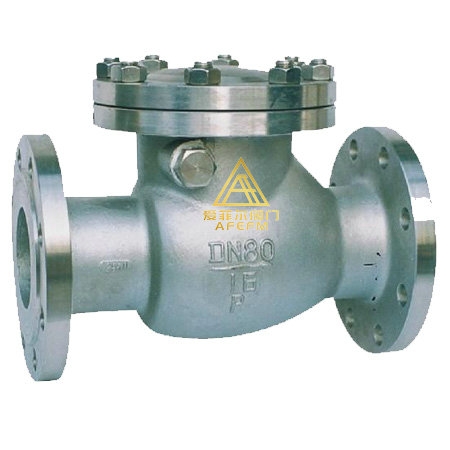

旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
適用介質為：水、油品、蒸汽、酸性介質等。
標準：
|
設計與制造 |
結構長度 |
壓力-溫度等級 |
連接法蘭 |
試驗與檢驗 |
|
GB12236 |
GB12221 |
GB9131 |
JB/T74-94 |
JB/T9092-1999 |
壓力試驗：
|
稱壓力 |
試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
||||
|
強度試驗 |
密封試驗 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
||
|
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介質 |
|
2.5 |
3.8 |
2.8 |
|||||
|
4.0 |
6.0 |
4.4 |
|||||
|
6.4 |
9.6 |
7.1 |
|||||
|
10.0 |
15.0 |
11.0 |
- |
||||
|
16.0 |
24.0 |
17.6 |
|||||
|
25.0 |
37.5 |
27.5 |
|||||
旋啟式止回閥主要零件材料及性能：
|
零件名稱 |
材料編號 |
|||
|
閥 體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥 蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥 瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
搖 桿 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥 座 |
25 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
銷 軸 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
密封環、墊片 |
包覆墊 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
旋啟式止回閥主要技術尺寸
|
公稱壓力 |
公稱直徑 |
主要外形尺寸及連接尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-d |
D3 |
H |
|||
|
1.6 |
25 |
160 |
115 |
85 |
65 |
16-2 |
4--14 |
140 |
130 |
14 |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4--18 |
150 |
140 |
16 |
|
|
40 |
200 |
145 |
110 |
85 |
16-2 |
4--18 |
160 |
150 |
18 |
|
|
50 |
230 |
160 |
125 |
100 |
16-2 |
4--18 |
185 |
160 |
22 |
|
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4--18 |
215 |
177 |
26 |
|
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
235 |
187 |
33 |
|
|
100 |
3540 |
215 |
180 |
155 |
20-3 |
8-18 |
255 |
202 |
39 |
|
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
285 |
227 |
57 |
|
|
150 |
480 |
280 |
240 |
210 |
24--3 |
8-23 |
330 |
263 |
80 |
|
|
200 |
550 |
335 |
295 |
265 |
26-3 |
12-23 |
385 |
293 |
95 |
|
|
250 |
650 |
405 |
355 |
320 |
30-3 |
12-25 |
455 |
330 |
175 |
|
|
300 |
750 |
460 |
410 |
375 |
30-4 |
12-25 |
515 |
382 |
260 |
|
