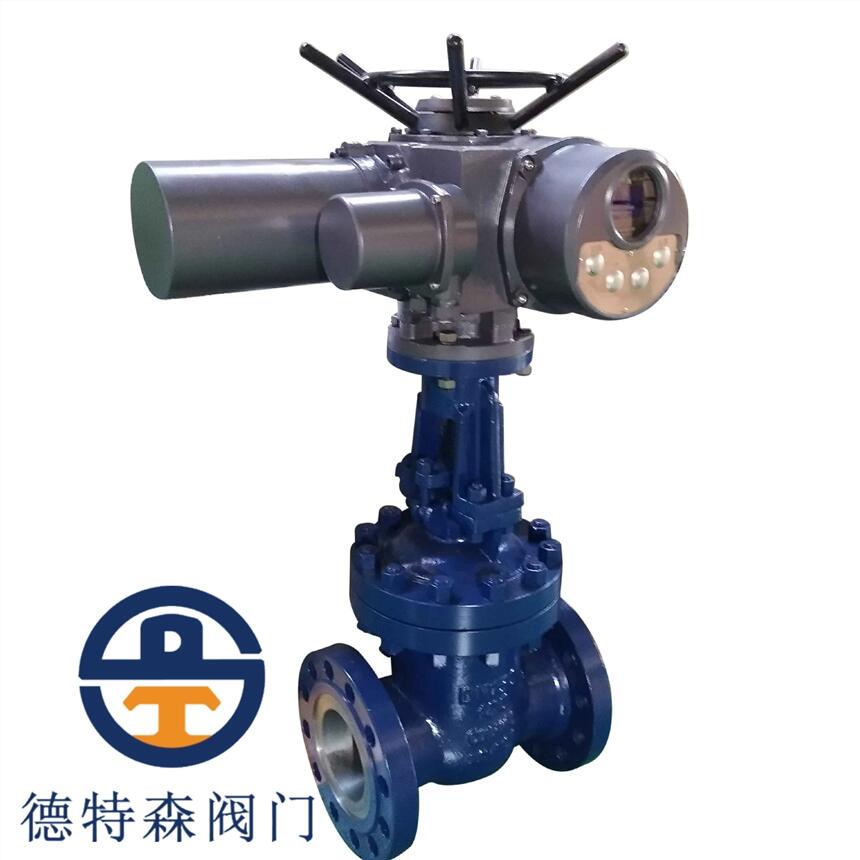

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥主要性能參數

型號

PN

工作壓力/MPa

適用溫度/℃

適用介質

Z941H-100~200

100~200

10.0~20.0

≤425

水、蒸汽、油品

Z941Y-100~200

Z941Y-100I~200I

≤550

油品、蒸汽

Z941Y-100P~200P

≤150

弱腐蝕性介質

Z941Y-100R~200R

≤200

醋酸類

Z941W-100R

100

10.0

≤200

醞釀類

Z941W-100I

≤550

油品、蒸汽

Z941W-100P

≤150

弱腐蝕性介質

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料

型號

材料

閥體、閥蓋、閘板

閥桿

密封面

填料

Z941H-100~200

碳素鋼

鉻不銹鋼

堆焊鐵基合金

石棉石墨或柔性石墨

Z941Y-100~200

堆焊硬質合金

Z941Y-100I~200I

鉻鉬合金鋼

柔性石墨

Z941Y-100P~200P

鉻鎳鈦不銹鋼

聚四氟乙烯

本體密封

Z941Y-100R~200R

鉻鎳鉬鈦不銹鋼

堆焊硬質合金

聚四氟乙烯或柔性石墨

Z941W-100R

本體

Z941W-100I

鉻鉬合金鋼

耐熱鋼或不銹鋼

Z941W-100P

鉻鎳鈦不銹鋼

Z941H、Z941Y、Z941W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN

L

D

D₁

D₂

D₈

b

z×Φd

H

重量/kg

50

250

195

145

112

85

28

4×Φ25

680

150

65

280

220

170

138

110

32

8×Φ25

730

180

80

310

230

180

148

115

34

8×Φ25

795

190

100

350

365

210

172

145

38

8×Φ30

880

300

125

400

310

250

210

175

42

8×Φ34

943

440

150

450

350

290

250

205

46

12×Φ34

1234

400

200

550

430

360

312

260

54

12×Φ41

1339

684

250

650

500

430

382

313

60

12×Φ1

1470

803

300

750

585

500

442

364

70

16×Φ48

1830

1568

350

850

655

560

498

420

76

16×Φ54

2185

1510

Z941H、Z941Y 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN

L

D

D₁

D₂

D₈

b

z×Φd

H

重量/kg

50

300

215

165

132

95

36

8×Φ25

700

250

65

340

245

490

152

110

44

8×Φ30

750

250

80

390

260

205

168

130

46

8×Φ30

815

250

100

450

300

240

200

160

48

8×Φ34

860

-

125

525

355

285

238

190

60

8×Φ41

970

-

150

600

390

318

270

205

66

12×Φ41

1224

-

200

750

480

400

345

275

78

12×Φ48

1490

-

Z941H、Z941Y 型 PN200 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN

L

D

D₁

D₂

D₈

b

z×Φd

H

50

350

210

160

128

95

40

8×Φ27

712

65

410

260

203

165

110

48

8×Φ30

765

80

470

290

230

190

160

54

8×Φ34

850

100

550

360

292

245

190

66

8×Φ41

980

125

650

385

318

270

205

76

12×Φ41

1080

150

750

440

360

305

240

82

12×Φ48

1140
